Cảm biến trục cam trên ô tô: Cấu tạo, Dấu hiệu hỏng và Cách chẩn đoán chuẩn kỹ thuật

Trong quá trình sử dụng ô tô, nhiều chủ xe gặp tình trạng xe khó nổ, động cơ rung giật, hao nhiên liệu hoặc đèn Check Engine bật sáng mà không rõ nguyên nhân. Một trong những bộ phận có thể gây ra các hiện tượng này chính là cảm biến trục cam – linh kiện quan trọng giúp ECU xác định vị trí trục cam để điều khiển thời điểm phun nhiên liệu và đánh lửa chính xác.

Khi cảm biến vị trí trục cam bị lỗi, động cơ có thể hoạt động không ổn định, xe yếu hoặc tiêu hao nhiên liệu nhiều hơn. Trong bài viết này, bạn sẽ hiểu rõ cảm biến trục cam là gì, dấu hiệu hỏng, cách kiểm tra và kinh nghiệm thay thế đúng kỹ thuật, giúp chẩn đoán lỗi chính xác và đảm bảo động cơ vận hành ổn định.

Cảm biến trục cam là gì? Cấu tạo và nguyên lý hoạt động

Trong hệ thống điều khiển động cơ hiện đại, các cảm biến đóng vai trò thu thập dữ liệu và gửi về bộ điều khiển trung tâm để tối ưu quá trình vận hành. Một trong những cảm biến quan trọng đó là cảm biến trục cam. Bộ phận này giúp hệ thống điều khiển động cơ xác định chính xác vị trí và trạng thái quay của trục cam, từ đó điều chỉnh thời điểm phun nhiên liệu và đánh lửa phù hợp.

Hiểu rõ cảm biến trục cam là gì, cấu tạo và nguyên lý hoạt động sẽ giúp người sử dụng xe nhận biết sớm các dấu hiệu hư hỏng, đồng thời hỗ trợ kỹ thuật viên trong việc chẩn đoán và sửa chữa động cơ hiệu quả hơn.

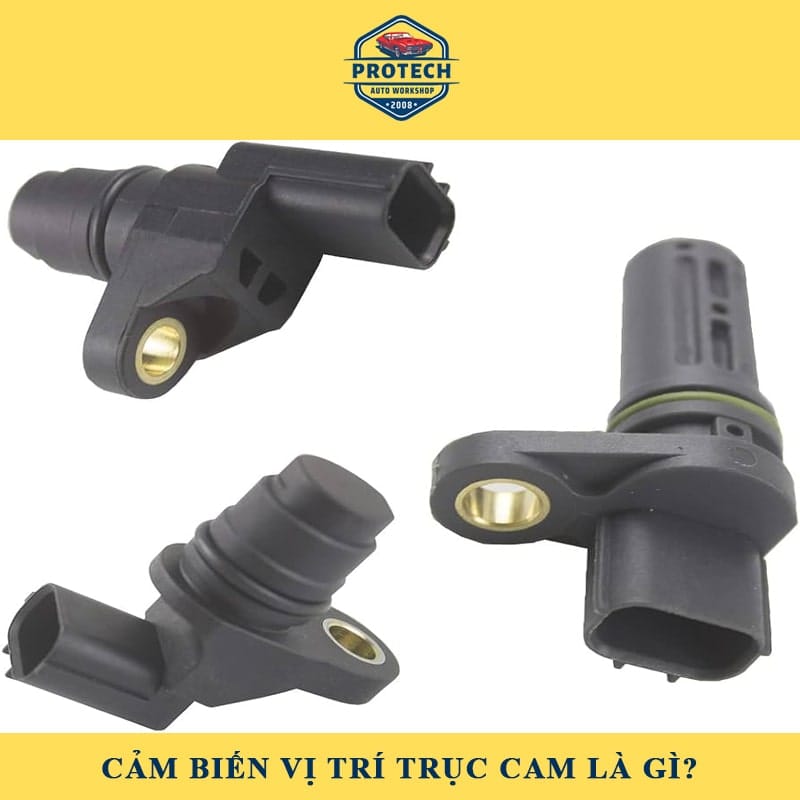

Khái niệm về cảm biến vị trí trục cam (Camshaft Position Sensor)

Cảm biến vị trí trục cam (Camshaft Position Sensor – CMP) là thiết bị điện tử dùng để xác định vị trí góc quay và tốc độ của trục cam trong động cơ. Tín hiệu từ cảm biến này được gửi về ECU (Engine Control Unit) để hệ thống điều khiển động cơ tính toán thời điểm phun nhiên liệu và đánh lửa chính xác.

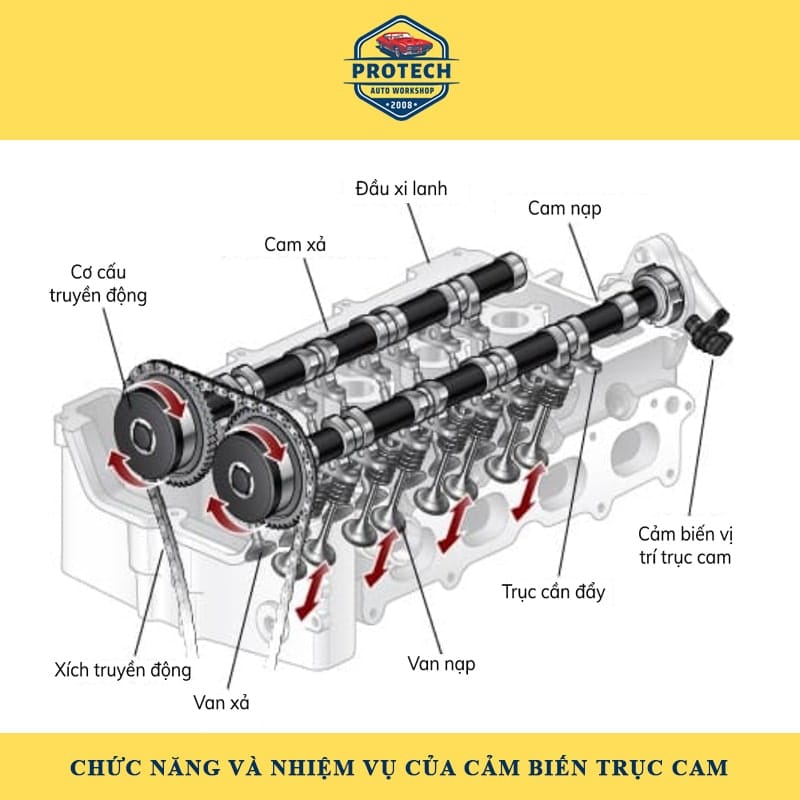

Trong động cơ đốt trong hiện đại, trục cam có nhiệm vụ điều khiển đóng mở xupap nạp và xả. Việc ECU biết chính xác vị trí của trục cam sẽ giúp đồng bộ hoạt động giữa các bộ phận như:

• Hệ thống phun nhiên liệu điện tử
• Hệ thống đánh lửa
• Cảm biến trục khuỷu
• Hệ thống điều khiển van biến thiên

Nhờ đó, động cơ có thể hoạt động hiệu quả hơn, tiết kiệm nhiên liệu và giảm khí thải.

Trong thực tế sửa chữa ô tô, cảm biến trục cam thường được kết hợp với cảm biến trục khuỷu để ECU xác định chính xác chu kỳ làm việc của từng xi lanh. Nếu tín hiệu từ cảm biến này bị sai lệch hoặc mất tín hiệu, động cơ có thể xuất hiện các hiện tượng như khó nổ máy, chạy không ổn định hoặc bật đèn cảnh báo động cơ.

Cấu tạo chi tiết

Mặc dù có nhiều thiết kế khác nhau tùy theo hãng xe và loại động cơ, cảm biến trục cam về cơ bản đều gồm các thành phần chính như:

• Phần tử cảm biến (sensor element)
• Nam châm hoặc cuộn dây từ
• Mạch xử lý tín hiệu
• Giắc kết nối với ECU

Tùy theo công nghệ sử dụng, cảm biến trục cam trên ô tô hiện nay thường được chia thành hai loại phổ biến: cảm biến Hall và cảm biến điện từ.

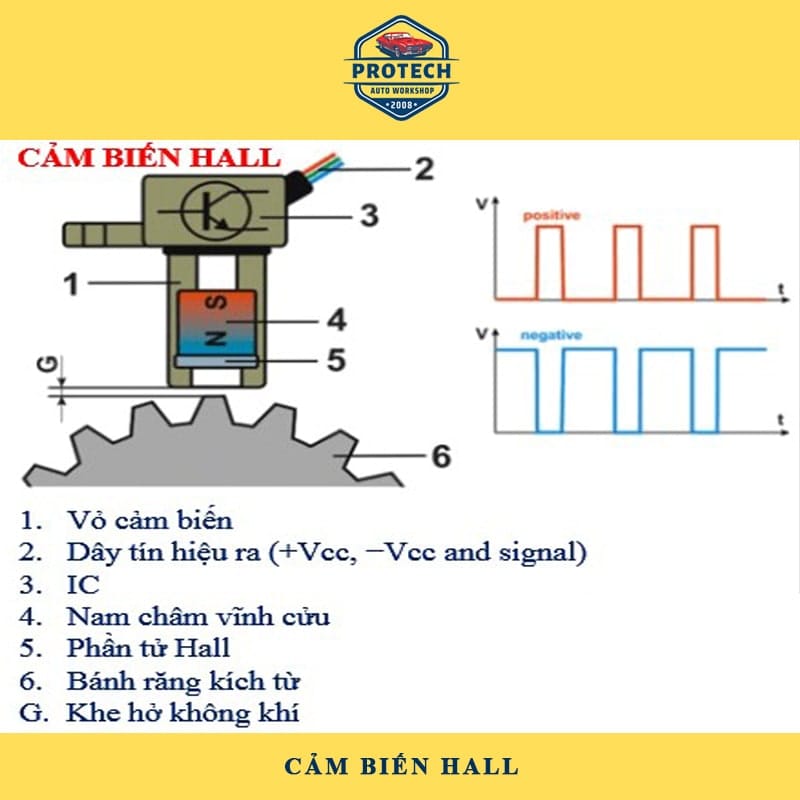

Loại cảm biến Hall (Phổ biến trên xe hiện đại)

Cảm biến Hall là loại được sử dụng phổ biến nhất trên các dòng xe hiện đại nhờ khả năng tạo tín hiệu ổn định và độ chính xác cao.

Nguyên lý của cảm biến này dựa trên hiệu ứng Hall, trong đó một phần tử bán dẫn sẽ tạo ra điện áp khi chịu tác động của từ trường. Khi bánh răng hoặc đĩa tín hiệu trên trục cam quay qua đầu cảm biến, từ trường thay đổi và tạo ra tín hiệu điện dạng xung vuông.

Các đặc điểm nổi bật của cảm biến Hall gồm:

• Tín hiệu đầu ra ổn định
• Hoạt động tốt ở tốc độ thấp
• Ít bị nhiễu tín hiệu
• Phù hợp với hệ thống điều khiển điện tử hiện đại

Nhờ những ưu điểm này, cảm biến Hall thường được sử dụng trên các hệ thống động cơ có phun nhiên liệu điện tử và điều khiển van biến thiên.

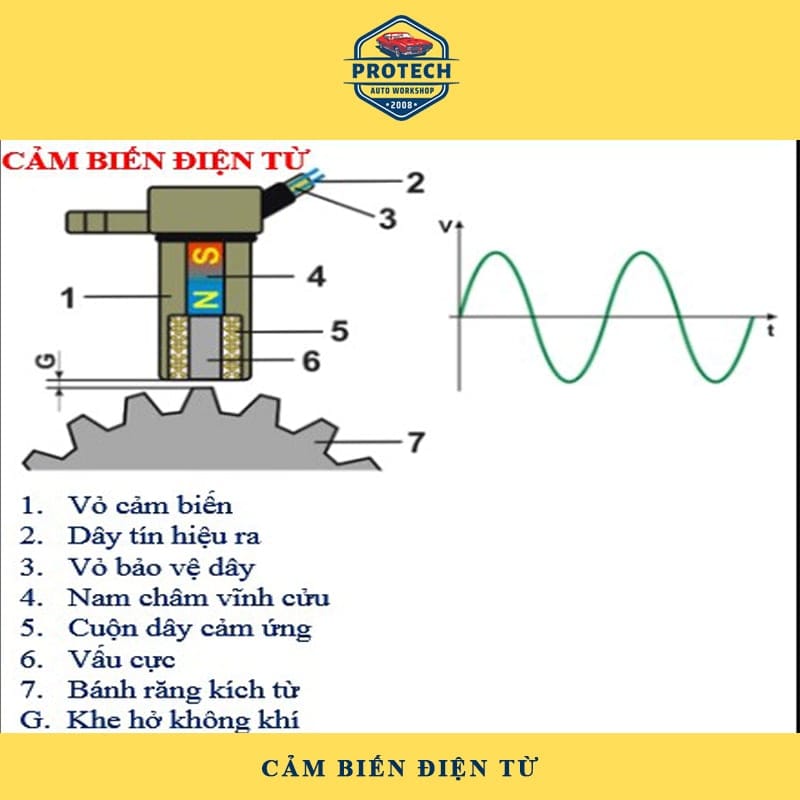

Loại cảm biến điện từ

Cảm biến điện từ (Magnetic pickup sensor) hoạt động dựa trên nguyên lý cảm ứng điện từ. Bên trong cảm biến gồm một cuộn dây và nam châm vĩnh cửu. Khi bánh răng tín hiệu trên trục cam quay qua đầu cảm biến, từ trường thay đổi và tạo ra dòng điện cảm ứng trong cuộn dây.

Tín hiệu đầu ra của loại cảm biến này thường có dạng sóng sin (AC). ECU sau đó sẽ xử lý tín hiệu để xác định vị trí của trục cam.

So với cảm biến Hall, cảm biến điện từ có một số đặc điểm:

• Cấu tạo đơn giản
• Độ bền cao
• Không cần nguồn cấp riêng

Tuy nhiên, loại cảm biến này có độ chính xác thấp hơn ở tốc độ động cơ thấp, vì vậy hiện nay thường xuất hiện trên các dòng xe đời cũ hoặc một số thiết kế động cơ nhất định.

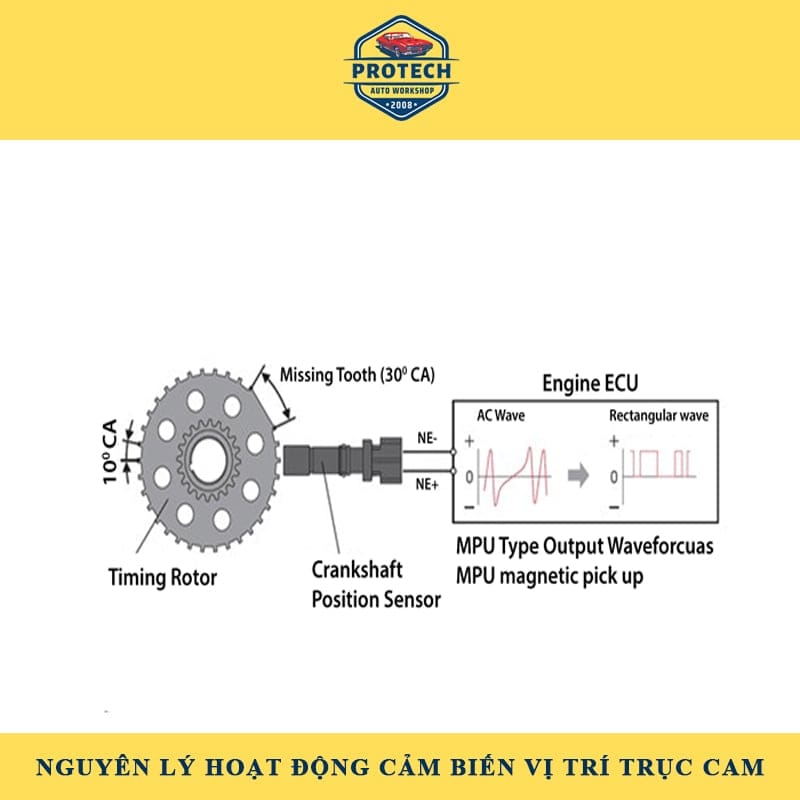

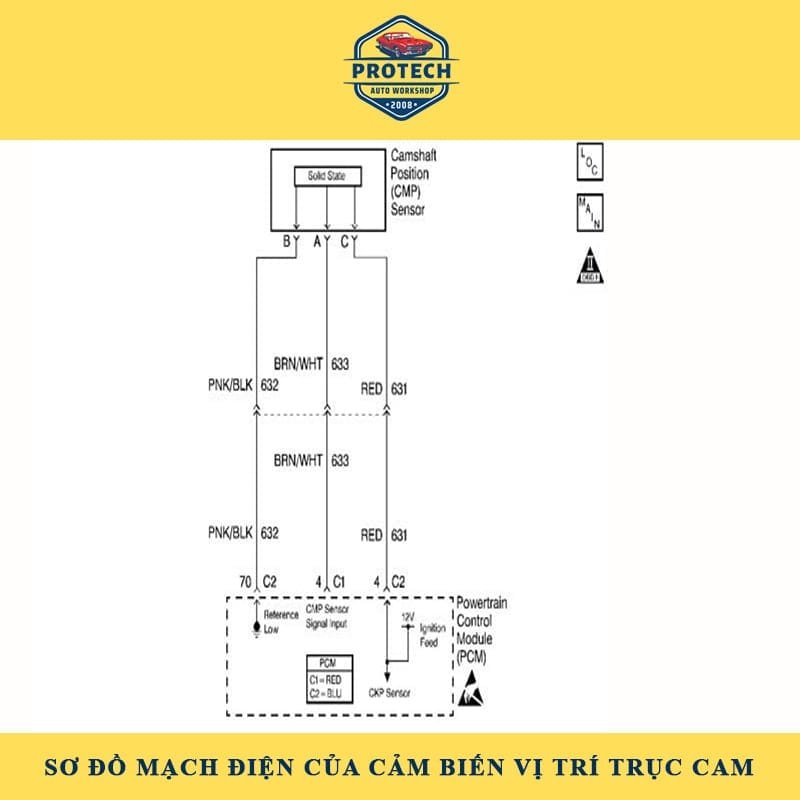

Nguyên lý truyền tín hiệu về ECU

Khi động cơ hoạt động, trục cam quay đồng bộ với trục khuỷu theo chu kỳ của động cơ. Trên trục cam thường có đĩa tín hiệu hoặc bánh răng có răng định vị. Khi các răng này đi qua đầu cảm biến, cảm biến sẽ tạo ra tín hiệu điện tương ứng.

Quá trình truyền tín hiệu diễn ra theo các bước:

1. Trục cam quay làm bánh răng tín hiệu đi qua đầu cảm biến
2. Cảm biến tạo tín hiệu điện dựa trên sự thay đổi từ trường
3. Tín hiệu được gửi đến ECU thông qua dây dẫn
4. ECU phân tích tín hiệu để xác định vị trí trục cam và chu kỳ động cơ

Từ dữ liệu này, ECU có thể:

• Điều chỉnh thời điểm phun nhiên liệu
• Kiểm soát thời điểm đánh lửa
• Đồng bộ hoạt động giữa trục cam và trục khuỷu
• Tối ưu hiệu suất và giảm tiêu hao nhiên liệu

Trong các hệ thống động cơ hiện đại, sự phối hợp chính xác giữa cảm biến trục cam và các cảm biến khác giúp xe vận hành êm ái, mạnh mẽ và tiết kiệm nhiên liệu hơn. Vì vậy, khi cảm biến trục cam gặp sự cố, hệ thống điều khiển động cơ sẽ ghi nhận lỗi và thường kích hoạt đèn cảnh báo động cơ (Check Engine) để thông báo cho người sử dụng hoặc kỹ thuật viên kiểm tra.

Vai trò quan trọng của cảm biến trục cam đối với động cơ

Trong hệ thống điều khiển động cơ hiện đại, cảm biến trục cam cung cấp dữ liệu vị trí của trục cam cho ECU. Nhờ tín hiệu này, ECU có thể xác định chính xác chu kỳ hoạt động của động cơ để điều khiển phun nhiên liệu, đánh lửa và các hệ thống liên quan.

Khi cảm biến vị trí trục cam hoạt động ổn định, động cơ vận hành mượt mà, tiết kiệm nhiên liệu và đạt hiệu suất tối ưu. Ngược lại, nếu cảm biến gặp lỗi, xe có thể xuất hiện các hiện tượng như khó nổ máy, giảm công suất hoặc tăng mức tiêu hao nhiên liệu.

Xác định thời điểm phun nhiên liệu và đánh lửa

Cảm biến trục cam giúp ECU xác định chính xác thời điểm phun nhiên liệu và thời điểm đánh lửa trong từng chu kỳ của động cơ.

Thông qua tín hiệu về vị trí trục cam, ECU biết được thời điểm van nạp và van xả đang mở hay đóng. Dựa vào đó, hệ thống sẽ:

• Phun nhiên liệu đúng lúc khi van nạp mở
• Kích hoạt bugi đánh lửa khi hỗn hợp nhiên liệu – không khí đạt mức nén phù hợp

Sự phối hợp chính xác này giúp:

• Tăng hiệu suất đốt cháy nhiên liệu
• Cải thiện công suất động cơ
• Giảm tiêu hao nhiên liệu
• Hạn chế khí thải

Trong các động cơ sử dụng hệ thống phun nhiên liệu điện tử (EFI), cảm biến trục cam thường hoạt động cùng cảm biến trục khuỷu để ECU xác định chính xác chu kỳ làm việc của từng xi-lanh.

Hỗ trợ hệ thống điều khiển biến thiên (VVT-i, VTEC)

Cảm biến trục cam cũng đóng vai trò quan trọng trong việc hỗ trợ các hệ thống điều khiển thời điểm đóng mở van biến thiên (VVT) như:

• VVT-i (Toyota)
• VTEC (Honda)
• CVVT (Hyundai – Kia)

Những công nghệ này cho phép điều chỉnh thời điểm mở và đóng van nạp – xả tùy theo điều kiện vận hành của động cơ. Để thực hiện điều đó, ECU cần liên tục nhận tín hiệu vị trí trục cam từ cảm biến.

Nhờ dữ liệu này, ECU có thể điều chỉnh góc quay trục cam phù hợp với từng chế độ vận hành như chạy chậm, tăng tốc hoặc chạy tốc độ cao. Điều này mang lại nhiều lợi ích:

• Tăng mô-men xoắn ở vòng tua thấp
• Cải thiện công suất khi chạy tốc độ cao
• Tiết kiệm nhiên liệu
• Giảm khí thải

Vì vậy, cảm biến trục cam không chỉ giúp kiểm soát quá trình phun và đánh lửa mà còn góp phần tối ưu hiệu suất tổng thể của động cơ hiện đại.

5 Dấu hiệu nhận biết cảm biến trục cam bị hỏng

Trong hệ thống điều khiển động cơ hiện đại, cảm biến trục cam (Camshaft Position Sensor) đóng vai trò cung cấp dữ liệu vị trí trục cam cho ECU để tính toán thời điểm phun nhiên liệu và đánh lửa. Khi cảm biến này hoạt động không chính xác, ECU sẽ nhận tín hiệu sai hoặc bị gián đoạn, dẫn đến nhiều bất thường trong quá trình vận hành của động cơ.

Theo kinh nghiệm chẩn đoán thực tế từ các kỹ thuật viên tại Auto Protech, các lỗi liên quan đến cảm biến trục cam thường xuất hiện thông qua một số dấu hiệu khá rõ ràng. Nếu nhận biết sớm, người dùng có thể kiểm tra và xử lý kịp thời, tránh ảnh hưởng đến hiệu suất động cơ cũng như các bộ phận liên quan.

Dưới đây là 5 dấu hiệu phổ biến nhất cho thấy cảm biến trục cam có thể đang gặp sự cố.

Đèn Check Engine báo sáng

Một trong những dấu hiệu đầu tiên và dễ nhận thấy nhất khi cảm biến trục cam gặp vấn đề là đèn Check Engine trên bảng táp-lô bật sáng.

Trong quá trình vận hành, ECU liên tục giám sát tín hiệu từ các cảm biến động cơ, bao gồm cả cảm biến trục cam. Nếu tín hiệu gửi về không ổn định, mất tín hiệu hoặc nằm ngoài ngưỡng cho phép, ECU sẽ ghi nhận lỗi và kích hoạt đèn cảnh báo.

Tuy nhiên, cần lưu ý rằng đèn Check Engine không chỉ cảnh báo riêng lỗi cảm biến trục cam. Nó cũng có thể liên quan đến nhiều hệ thống khác như:

• Cảm biến trục khuỷu
• Hệ thống phun nhiên liệu
• Hệ thống đánh lửa
• Hệ thống khí thải

Vì vậy, khi đèn Check Engine sáng, cách chính xác nhất là kết nối máy chẩn đoán OBD để đọc mã lỗi, từ đó xác định nguyên nhân cụ thể.

Mã lỗi thường gặp (P0340, P0341)

Khi kiểm tra bằng thiết bị chẩn đoán OBD-II, lỗi cảm biến trục cam thường xuất hiện với một số mã lỗi tiêu chuẩn. Hai mã phổ biến nhất gồm:

• P0340 – Camshaft Position Sensor Circuit Malfunction
• P0341 – Camshaft Position Sensor Range/Performance

Các mã lỗi này cho thấy ECU phát hiện sự bất thường trong mạch tín hiệu hoặc hiệu suất hoạt động của cảm biến trục cam.

Cụ thể:

• P0340: Thường liên quan đến mất tín hiệu hoàn toàn từ cảm biến hoặc lỗi mạch điện.
• P0341: ECU vẫn nhận được tín hiệu nhưng dữ liệu không ổn định hoặc sai lệch so với tín hiệu từ cảm biến trục khuỷu.

Trong thực tế sửa chữa, kỹ thuật viên thường phải kiểm tra thêm:

• Giắc kết nối cảm biến
• Dây tín hiệu
• Nguồn cấp điện cho cảm biến
• Bánh răng tín hiệu trục cam

Điều này giúp tránh thay cảm biến không cần thiết, một lỗi khá phổ biến khi chẩn đoán thiếu chính xác.

Động cơ khó nổ máy hoặc chết máy đột ngột

Một dấu hiệu khác rất dễ nhận biết là xe khó khởi động hoặc phải đề máy nhiều lần mới nổ.

Cảm biến trục cam giúp ECU xác định chu kỳ hoạt động của xi-lanh để điều chỉnh thời điểm phun nhiên liệu và đánh lửa. Khi tín hiệu từ cảm biến bị sai lệch hoặc gián đoạn, ECU sẽ không thể xác định chính xác:

• Xi-lanh nào đang ở kỳ nén
• Thời điểm đánh lửa phù hợp

Kết quả là:

• Xe khó nổ máy, đặc biệt khi động cơ nguội
• Xe nổ máy nhưng rung lắc
• Trong một số trường hợp, động cơ có thể chết máy đột ngột khi đang chạy

Nếu hiện tượng này xảy ra thường xuyên, người dùng nên kiểm tra hệ thống cảm biến động cơ càng sớm càng tốt.

Xe bị hụt ga, tăng tốc kém và tiêu hao nhiên liệu

Khi cảm biến trục cam hoạt động không chính xác, ECU sẽ tính toán sai thời điểm phun nhiên liệu và đánh lửa, làm cho quá trình đốt cháy trong buồng đốt kém hiệu quả.

Hệ quả thường gặp gồm:

• Xe tăng tốc chậm hơn bình thường
• Khi đạp ga mạnh, xe bị hụt ga hoặc phản ứng chậm
• Động cơ không đạt công suất tối ưu

Ngoài ra, việc phun nhiên liệu sai thời điểm còn khiến:

• Nhiên liệu không cháy hết trong buồng đốt
• Lượng xăng tiêu thụ tăng lên đáng kể

Về lâu dài, điều này không chỉ gây tốn nhiên liệu mà còn có thể ảnh hưởng đến bộ xúc tác khí thải (Catalytic Converter).

Hiện tượng bỏ máy (Mis-firing)

Mis-firing là hiện tượng một hoặc nhiều xi-lanh không thực hiện quá trình đốt cháy đúng chu kỳ. Đây cũng là dấu hiệu có thể liên quan đến lỗi cảm biến trục cam.

Khi ECU không nhận được dữ liệu chính xác về vị trí trục cam, việc điều khiển đánh lửa sẽ trở nên thiếu chính xác. Điều này khiến:

• Một số xi-lanh đánh lửa sai thời điểm
• Hỗn hợp nhiên liệu – không khí không được đốt cháy hoàn toàn

Biểu hiện dễ nhận thấy của hiện tượng bỏ máy gồm:

• Động cơ rung mạnh khi chạy không tải
• Xe giật cục khi tăng tốc
• Tiếng nổ động cơ không đều

Nếu tình trạng misfire kéo dài, nó có thể dẫn đến nhiều hậu quả nghiêm trọng như:

• Hư hỏng bugi
• Hư hỏng cuộn đánh lửa
• Giảm tuổi thọ động cơ

Vì vậy, khi xuất hiện các dấu hiệu trên, việc kiểm tra cảm biến trục cam và hệ thống điều khiển động cơ là bước chẩn đoán quan trọng để đảm bảo xe hoạt động ổn định và an toàn.

Nguyên nhân phổ biến khiến cảm biến trục cam gặp sự cố

Trong hệ thống điều khiển động cơ, cảm biến trục cam chịu ảnh hưởng trực tiếp từ môi trường khắc nghiệt trong khoang máy như nhiệt độ cao, rung động và bụi bẩn. Sau một thời gian sử dụng, các yếu tố này có thể khiến cảm biến hoạt động không ổn định hoặc gửi tín hiệu sai về ECU. Hiểu rõ nguyên nhân giúp việc chẩn đoán và sửa chữa chính xác hơn.

Tác động của nhiệt độ cao và dầu máy bẩn

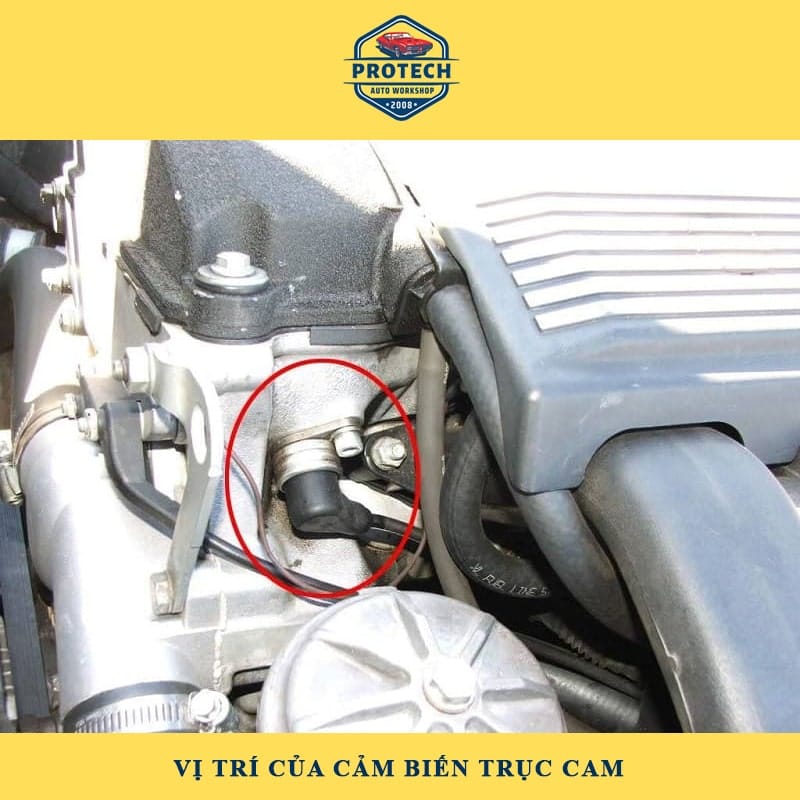

Cảm biến trục cam thường được lắp gần nắp quy lát – khu vực có nhiệt độ cao. Khi động cơ hoạt động lâu ngày, nhiệt độ và dầu bẩn có thể làm ảnh hưởng đến linh kiện bên trong cảm biến.

Một số nguyên nhân phổ biến gồm:

• Dầu động cơ bẩn do không thay định kỳ
• Rò rỉ dầu ở nắp máy khiến dầu bám vào cảm biến
• Nhiệt độ động cơ thường xuyên cao

Những yếu tố này có thể làm tín hiệu cảm biến không ổn định, khiến xe khó khởi động, rung giật hoặc hao nhiên liệu.

Đứt dây tín hiệu hoặc giắc cắm bị oxy hóa

Cảm biến trục cam truyền tín hiệu về ECU thông qua dây dẫn và giắc cắm. Nếu hệ thống dây điện gặp vấn đề, ECU sẽ không nhận được dữ liệu chính xác.

Các lỗi thường gặp:

• Dây tín hiệu bị đứt hoặc chuột cắn
• Giắc cắm lỏng do rung động
• Chân giắc bị oxy hóa hoặc bám bẩn

Khi xảy ra tình trạng này, xe có thể bật đèn Check Engine, động cơ chạy không đều hoặc giảm công suất. Vì vậy, kỹ thuật viên thường kiểm tra dây điện trước khi kết luận cảm biến bị hỏng.

Lỗi do va đập vật lý hoặc mạt sắt bám bẩn

Trong quá trình hoạt động, động cơ có thể sinh ra mạt kim loại nhỏ. Những mạt này bám vào đầu cảm biến (đặc biệt với cảm biến từ) và gây nhiễu tín hiệu.

Ngoài ra, cảm biến cũng có thể bị ảnh hưởng bởi:

• Va chạm khi sửa chữa hoặc tháo lắp
• Lắp sai vị trí
• Vỏ cảm biến bị nứt do rung động

Khi đầu cảm biến bị bẩn hoặc hư hỏng, tín hiệu gửi về ECU sẽ không chính xác, khiến động cơ hoạt động không ổn định. Trong nhiều trường hợp, chỉ cần vệ sinh cảm biến và kiểm tra lại vị trí lắp đặt là có thể khắc phục sự cố.

Cách kiểm tra và khắc phục lỗi cảm biến trục cam tại nhà

Trong nhiều trường hợp, khi xe xuất hiện các dấu hiệu như khó nổ máy, động cơ rung giật hoặc đèn Check Engine bật sáng, nguyên nhân có thể liên quan đến cảm biến trục cam. Trước khi quyết định thay mới linh kiện, người dùng hoàn toàn có thể thực hiện một số bước kiểm tra cơ bản tại nhà để xác định tình trạng của cảm biến.

Việc kiểm tra đúng cách không chỉ giúp tiết kiệm chi phí sửa chữa mà còn giúp phát hiện sớm các lỗi nhỏ như lỏng giắc cắm, dây điện hư hỏng hoặc cảm biến bám bẩn. Dưới đây là những phương pháp kiểm tra phổ biến, được nhiều kỹ thuật viên khuyến nghị khi chẩn đoán hệ thống cảm biến động cơ.

Kiểm tra trực quan dây dẫn và kết nối

Bước đầu tiên khi kiểm tra cảm biến trục cam là quan sát toàn bộ hệ thống dây điện và giắc kết nối. Trong thực tế sửa chữa, nhiều lỗi không xuất phát từ bản thân cảm biến mà từ hệ thống dây dẫn truyền tín hiệu đến ECU.

Một số điểm cần kiểm tra gồm:

• Giắc cắm cảm biến: Hãy đảm bảo giắc cắm được gắn chặt và không bị lỏng. Nếu giắc bị oxy hóa hoặc bám bẩn, tín hiệu truyền về ECU có thể bị gián đoạn.
• Dây điện tín hiệu: Kiểm tra xem dây có bị đứt, gãy, cọ sát vào các chi tiết kim loại hay không. Những vị trí gần động cơ thường chịu nhiệt độ cao nên dễ bị lão hóa lớp vỏ cách điện.
• Chân tiếp xúc: Quan sát chân kim loại bên trong giắc cắm. Nếu thấy dấu hiệu rỉ sét, cong hoặc cháy xém, tín hiệu điện sẽ không ổn định.

Nếu phát hiện các vấn đề như lỏng giắc hoặc dây điện hỏng, việc siết lại kết nối hoặc thay dây có thể khắc phục lỗi mà không cần thay cảm biến mới.

Hướng dẫn đo điện trở và điện áp bằng đồng hồ VOM

Sau khi kiểm tra bên ngoài, bước tiếp theo là kiểm tra tín hiệu điện của cảm biến trục cam bằng đồng hồ đo điện (VOM). Đây là phương pháp thường được kỹ thuật viên sử dụng để xác định cảm biến còn hoạt động hay không.

Quy trình kiểm tra cơ bản gồm:

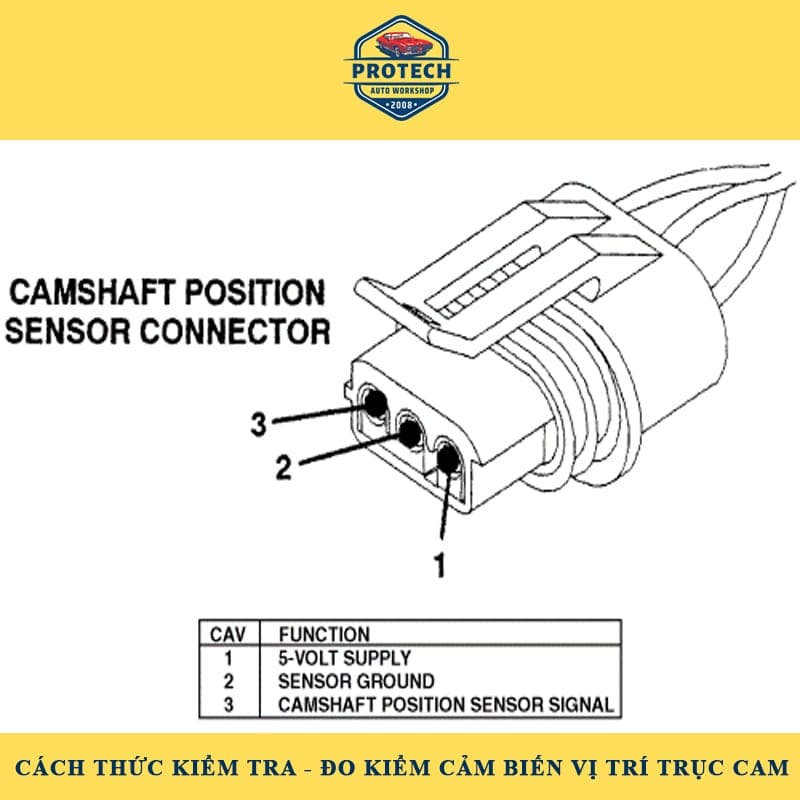

Bước 1: Xác định chân tín hiệu của cảm biến

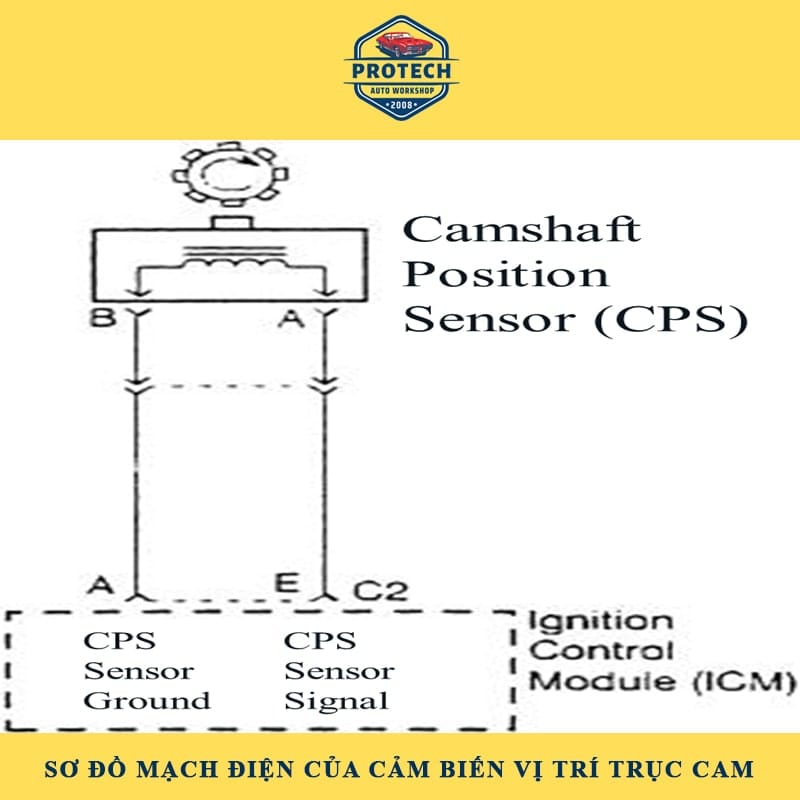

Thông thường cảm biến trục cam sẽ có 2 hoặc 3 chân, bao gồm:

• Chân nguồn cấp
• Chân tín hiệu
• Chân mass

Người dùng nên tham khảo sơ đồ điện của xe để xác định đúng vị trí từng chân.

Bước 2: Đo điện trở của cảm biến

• Chuyển đồng hồ VOM sang chế độ đo Ohm (Ω).
• Đặt hai que đo vào chân tín hiệu và chân mass của cảm biến.
• So sánh giá trị đo được với thông số kỹ thuật của nhà sản xuất.

Nếu điện trở quá cao hoặc bằng 0, khả năng cảm biến đã bị hỏng.

Bước 3: Đo điện áp tín hiệu

• Chuyển đồng hồ sang chế độ đo điện áp DC.
• Khởi động xe và đo điện áp giữa chân tín hiệu và mass.
• Trong điều kiện bình thường, cảm biến sẽ tạo ra tín hiệu điện áp thay đổi khi động cơ quay.

Nếu không có tín hiệu điện áp hoặc tín hiệu quá yếu, ECU sẽ không thể xác định chính xác vị trí trục cam, dẫn đến lỗi hệ thống.

Cách vệ sinh đầu cảm biến đúng kỹ thuật

Trong quá trình vận hành, đầu cảm biến trục cam có thể bị bám dầu động cơ, bụi kim loại hoặc cặn bẩn. Điều này làm giảm khả năng nhận tín hiệu từ bánh răng trục cam và gây sai lệch dữ liệu gửi về ECU.

Trước khi quyết định thay mới, bạn có thể thử vệ sinh cảm biến theo các bước sau.

Tháo cảm biến khỏi vị trí lắp

• Tắt máy và ngắt cực âm của ắc quy để đảm bảo an toàn.
• Tháo giắc điện của cảm biến.
• Dùng dụng cụ phù hợp để tháo bu lông cố định cảm biến.

Trong quá trình tháo, cần thao tác nhẹ nhàng để tránh làm hỏng đầu cảm biến hoặc gioăng cao su.

Làm sạch đầu cảm biến

• Sử dụng dung dịch vệ sinh điện tử hoặc dung dịch làm sạch cảm biến chuyên dụng.
• Xịt nhẹ vào phần đầu cảm biến để loại bỏ dầu và cặn bẩn.
• Dùng khăn mềm lau sạch, không sử dụng vật cứng để cạo bề mặt.

Việc làm sạch giúp cảm biến nhận tín hiệu từ bánh răng trục cam chính xác hơn.

Lắp lại và kiểm tra hoạt động

Sau khi vệ sinh:

• Lắp cảm biến trở lại vị trí ban đầu.
• Kết nối giắc điện chắc chắn.
• Khởi động xe và kiểm tra xem động cơ có hoạt động ổn định hơn hay không.

Nếu sau khi vệ sinh và kiểm tra điện áp mà lỗi vẫn xuất hiện, khả năng cao cảm biến đã bị hỏng và cần thay thế để đảm bảo hệ thống điều khiển động cơ hoạt động chính xác.

Kinh nghiệm chọn mua và chi phí thay thế cảm biến trục cam

Khi cảm biến trục cam gặp sự cố, việc thay thế đúng linh kiện chất lượng là yếu tố quyết định đến độ ổn định của động cơ. Trên thực tế, nhiều trường hợp xe vẫn báo lỗi sau khi thay cảm biến do sử dụng linh kiện kém chất lượng hoặc không phù hợp với hệ thống ECU của xe.

Từ kinh nghiệm thực tế trong đào tạo và sửa chữa ô tô, các kỹ thuật viên thường khuyến nghị người dùng nên tìm hiểu kỹ về nguồn gốc linh kiện, loại cảm biến và chi phí thay thế trước khi quyết định. Điều này giúp tránh tình trạng “thay nhầm – sửa nhiều lần”, vừa tốn chi phí vừa ảnh hưởng đến hiệu suất vận hành của động cơ.

Phân biệt cảm biến chính hãng và hàng thay thế (OEM)

Trên thị trường hiện nay, cảm biến trục cam thường được chia thành hai nhóm chính: cảm biến chính hãng (Genuine/OEM chính hãng) và cảm biến thay thế (Aftermarket hoặc OEM tương đương). Việc phân biệt rõ hai loại này giúp người dùng lựa chọn đúng linh kiện phù hợp với nhu cầu và ngân sách.

Cảm biến trục cam chính hãng

Cảm biến chính hãng là linh kiện được sản xuất bởi nhà cung cấp trực tiếp cho hãng xe hoặc được đóng gói dưới thương hiệu của hãng. Loại này có độ chính xác tín hiệu cao và độ bền ổn định theo tiêu chuẩn của nhà sản xuất.

Đặc điểm dễ nhận biết:

• Bao bì có logo hãng xe và mã phụ tùng (Part Number) rõ ràng
• Chất lượng gia công tốt, chân giắc chắc chắn
• Tín hiệu đầu ra ổn định, tương thích hoàn toàn với ECU

Ưu điểm lớn nhất của cảm biến chính hãng là độ tin cậy cao và ít xảy ra lỗi chẩn đoán giả, đặc biệt trên các dòng xe đời mới có hệ thống điều khiển động cơ phức tạp.

Cảm biến trục cam OEM hoặc hàng thay thế

OEM (Original Equipment Manufacturer) là linh kiện do nhà sản xuất phụ tùng cung cấp cho nhiều hãng xe, nhưng không đóng gói dưới thương hiệu chính thức của hãng.

Một số đặc điểm phổ biến:

• Giá thành thấp hơn linh kiện chính hãng
• Có nhiều thương hiệu khác nhau trên thị trường
• Chất lượng có thể chênh lệch giữa các nhà sản xuất

Nếu lựa chọn đúng nhà sản xuất uy tín, cảm biến OEM vẫn có thể đảm bảo hoạt động ổn định. Tuy nhiên, với hàng aftermarket giá rẻ không rõ nguồn gốc, tín hiệu cảm biến đôi khi không chính xác hoặc nhiễu, khiến ECU nhận sai dữ liệu vị trí trục cam.

Điều này có thể dẫn đến các vấn đề như:

• Đèn Check Engine sáng liên tục
• Xe khó nổ hoặc chạy không ổn định
• Xuất hiện lại mã lỗi cảm biến trục cam sau khi thay

Vì vậy, trong quá trình sửa chữa, các kỹ thuật viên thường khuyến nghị ưu tiên linh kiện chính hãng hoặc OEM chất lượng cao để đảm bảo hệ thống điều khiển động cơ hoạt động chính xác.

Bảng giá tham khảo cho các dòng xe phổ biến (Toyota, Hyundai, Ford)

Chi phí thay cảm biến trục cam có thể khác nhau tùy vào dòng xe, loại động cơ và thương hiệu linh kiện sử dụng. Thông thường chi phí sẽ bao gồm giá linh kiện + công thay thế.

Dưới đây là mức giá tham khảo phổ biến trên thị trường sửa chữa ô tô hiện nay.

Đối với xe Toyota

Các dòng xe như Vios, Corolla Altis hoặc Fortuner thường sử dụng cảm biến trục cam có thiết kế đơn giản và dễ thay thế.

Mức giá tham khảo:

• Cảm biến OEM: khoảng 600.000 – 1.200.000 VNĐ
• Cảm biến chính hãng: khoảng 1.200.000 – 2.000.000 VNĐ
• Công thay thế: khoảng 100.000 – 300.000 VNĐ

Đối với xe Hyundai

Các mẫu xe phổ biến như Accent, Elantra hoặc Tucson thường sử dụng cảm biến trục cam kết hợp với hệ thống điều khiển phun xăng điện tử hiện đại.

Mức giá tham khảo:

• Cảm biến OEM: khoảng 700.000 – 1.300.000 VNĐ
• Cảm biến chính hãng: khoảng 1.300.000 – 2.200.000 VNĐ
• Công thay thế: khoảng 150.000 – 350.000 VNĐ

Đối với xe Ford

Một số dòng xe như Ranger, Everest hoặc Focus có hệ thống động cơ phức tạp hơn, nên chi phí linh kiện thường cao hơn.

Mức giá tham khảo:

• Cảm biến OEM: khoảng 900.000 – 1.500.000 VNĐ
• Cảm biến chính hãng: khoảng 1.500.000 – 2.800.000 VNĐ
• Công thay thế: khoảng 200.000 – 400.000 VNĐ

Nhìn chung, chi phí thay cảm biến trục cam không quá cao so với nhiều bộ phận khác của động cơ. Tuy nhiên, để tránh phát sinh lỗi sau khi sửa chữa, người dùng nên kiểm tra chính xác nguyên nhân hỏng hóc bằng thiết bị chẩn đoán trước khi thay thế linh kiện.

Việc lựa chọn đúng cảm biến và thay thế đúng kỹ thuật sẽ giúp hệ thống điều khiển động cơ nhận tín hiệu chính xác, từ đó đảm bảo quá trình phun nhiên liệu, đánh lửa và vận hành động cơ luôn ổn định.

Có thể thấy, cảm biến trục cam là một trong những cảm biến quan trọng trong hệ thống điều khiển động cơ hiện đại. Bộ phận này giúp ECU xác định chính xác vị trí trục cam để điều chỉnh thời điểm phun nhiên liệu và đánh lửa, từ đó đảm bảo động cơ vận hành ổn định, tiết kiệm nhiên liệu và đạt hiệu suất tối ưu.

Khi cảm biến trục cam gặp sự cố, xe có thể xuất hiện nhiều dấu hiệu như khó khởi động, động cơ rung giật, hao nhiên liệu hoặc bật đèn Check Engine. Nếu không được kiểm tra đúng cách, việc thay thế linh kiện sai nguyên nhân có thể khiến lỗi tiếp tục lặp lại và làm tăng chi phí sửa chữa.

Chính vì vậy, việc nắm vững nguyên lý hoạt động, phương pháp chẩn đoán và kỹ thuật kiểm tra cảm biến trục cam là kỹ năng quan trọng đối với những ai đang làm việc hoặc muốn theo đuổi nghề sửa chữa ô tô. Khi hiểu rõ hệ thống cảm biến và điều khiển động cơ, kỹ thuật viên sẽ có khả năng xác định chính xác lỗi và xử lý hiệu quả hơn trong thực tế.

Đăng ký khóa học sửa chữa ô tô để nắm vững kỹ năng chẩn đoán cảm biến

Nếu bạn muốn học nghề sửa chữa ô tô bài bản, đặc biệt là kỹ năng chẩn đoán các lỗi cảm biến và hệ thống điện – điện tử động cơ, việc tham gia chương trình đào tạo thực hành chuyên sâu sẽ giúp bạn tiếp cận nghề nhanh và hiệu quả hơn.

Tại Auto Protech, học viên được đào tạo theo phương pháp học đi đôi với thực hành, trực tiếp làm việc với động cơ thật và thiết bị chẩn đoán hiện đại. Chương trình học tập trung vào các kỹ năng quan trọng như:

• Nguyên lý hoạt động của các cảm biến trên động cơ
• Sử dụng máy chẩn đoán OBD để đọc và phân tích mã lỗi
• Kiểm tra cảm biến trục cam, cảm biến trục khuỷu và hệ thống ECU
• Chẩn đoán và xử lý các lỗi động cơ phổ biến trong thực tế gara

👉 Nếu bạn quan tâm đến khóa học nghề sửa chữa ô tô thực hành, hãy liên hệ Auto Protech để được tư vấn lộ trình học phù hợp và bắt đầu con đường trở thành kỹ thuật viên ô tô chuyên nghiệp.
