Hệ thống điện ô tô: Cấu tạo, nguyên lý và lỗi thường gặp

Trong ô tô hiện đại, hệ thống điện ô tô là nền tảng quyết định khả năng vận hành, an toàn và độ ổn định của xe. Từ khởi động, chiếu sáng đến các hệ thống điều khiển và an toàn, mọi chức năng đều phụ thuộc vào dòng điện và các bộ điều khiển điện tử. Auto Protech giúp bạn hiểu đúng cấu tạo, nguyên lý và các lỗi thường gặp của hệ thống điện ô tô, từ đó chủ động phòng tránh sự cố và hỗ trợ kỹ thuật viên chẩn đoán, sửa chữa chính xác hơn.

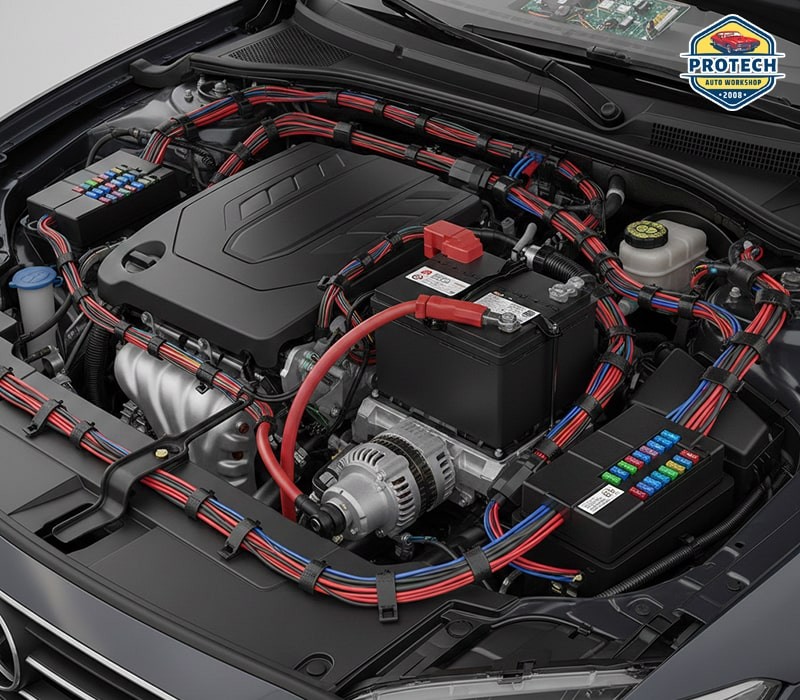

Tổng quan về hệ thống điện trên ô tô

Trong ô tô hiện đại, hệ thống điện không còn là bộ phận phụ trợ mà đóng vai trò nền tảng quyết định khả năng vận hành, an toàn và tiện nghi của xe. Việc hiểu rõ hệ thống điện ô tô là yêu cầu thiết yếu đối với người học nghề và kỹ thuật viên sửa chữa trong bối cảnh xe ngày càng điện tử hóa.

Hệ thống điện ô tô là gì?

Hệ thống điện ô tô là tập hợp các nguồn điện, thiết bị điện và mạch điều khiển điện – điện tử có nhiệm vụ cung cấp năng lượng, điều khiển và giám sát hoạt động của toàn bộ xe.

Có thể hình dung, nếu động cơ là “trái tim” thì hệ thống điện chính là “hệ thần kinh” của ô tô. Từ khởi động, chiếu sáng, tín hiệu đến các hệ thống phun xăng điện tử, ABS, túi khí, điều hòa hay hỗ trợ lái, tất cả đều vận hành dựa trên hệ thống điện.

Lịch sử phát triển và tầm quan trọng

Ban đầu, hệ thống điện trên ô tô chỉ gồm các chức năng cơ bản như đèn, còi, ắc quy và máy phát. Theo thời gian, cùng với sự ra đời của ECU và công nghệ điều khiển điện tử, hệ thống điện đã phát triển thành mạng lưới điều khiển thông minh với nhiều bộ điều khiển kết nối qua CAN, LIN.

Ngày nay, hệ thống điện không chỉ quyết định hiệu suất và độ an toàn của xe, mà còn là yếu tố then chốt trong chẩn đoán và sửa chữa ô tô hiện đại, đòi hỏi kỹ thuật viên phải nắm vững nguyên lý và tư duy điện – điện tử bài bản.

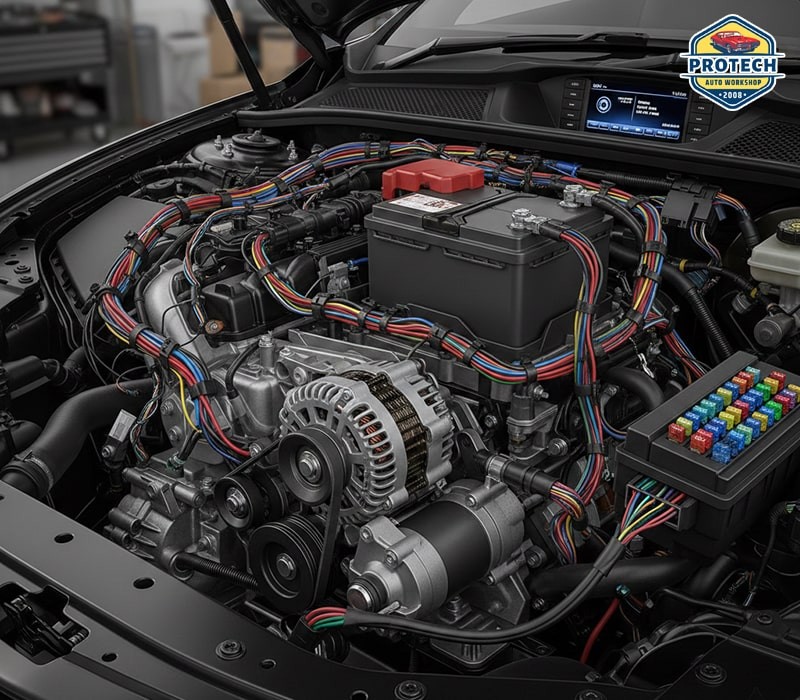

Cấu tạo các bộ phận chính trong hệ thống điện ô tô

Hệ thống điện ô tô được cấu thành từ nhiều bộ phận liên kết chặt chẽ, đảm nhiệm vai trò cung cấp điện, điều khiển và vận hành các chức năng quan trọng của xe. Việc nắm rõ cấu tạo từng hệ thống giúp kỹ thuật viên chẩn đoán đúng lỗi, sửa chữa chính xác và làm chủ công nghệ ô tô hiện đại.

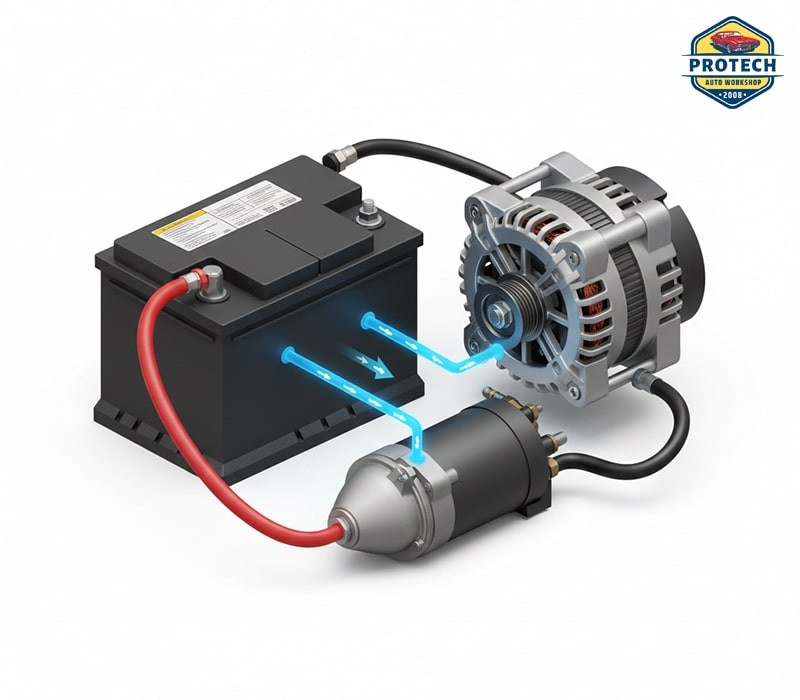

Hệ thống khởi động và nạp điện

Hệ thống này là nền tảng của hệ thống điện ô tô, đảm bảo xe khởi động và duy trì nguồn điện ổn định khi vận hành.

• Ắc quy (Battery): Lưu trữ và cung cấp điện ban đầu, đồng thời ổn áp và bảo vệ các thiết bị điện – điện tử.
• Máy phát điện (Alternator): Cung cấp điện chính khi xe chạy và sạc lại ắc quy, giữ hệ thống điện luôn ổn định.
• Máy khởi động (Củ đề): Tạo mô-men xoắn ban đầu quay trục khuỷu, giúp động cơ khởi động; là bộ phận thường liên quan đến lỗi xe không nổ máy.

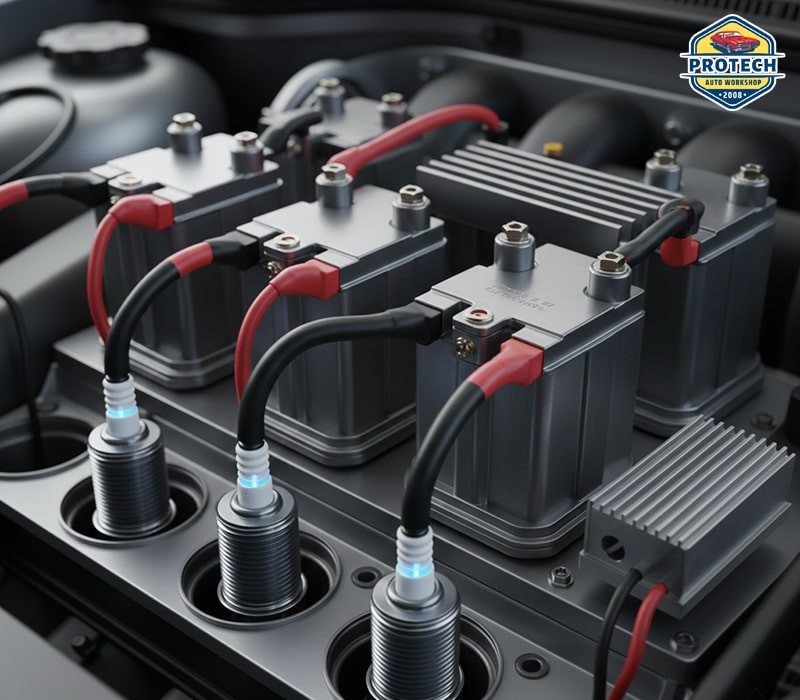

Hệ thống đánh lửa (đối với động cơ xăng)

Hệ thống đánh lửa gồm bugi, mobin (cuộn dây đánh lửa) và mạch điều khiển, có nhiệm vụ tạo tia lửa điện đúng thời điểm để đốt cháy hòa khí trong buồng đốt. Hệ thống này ảnh hưởng trực tiếp đến khả năng khởi động, công suất động cơ và mức tiêu hao nhiên liệu.

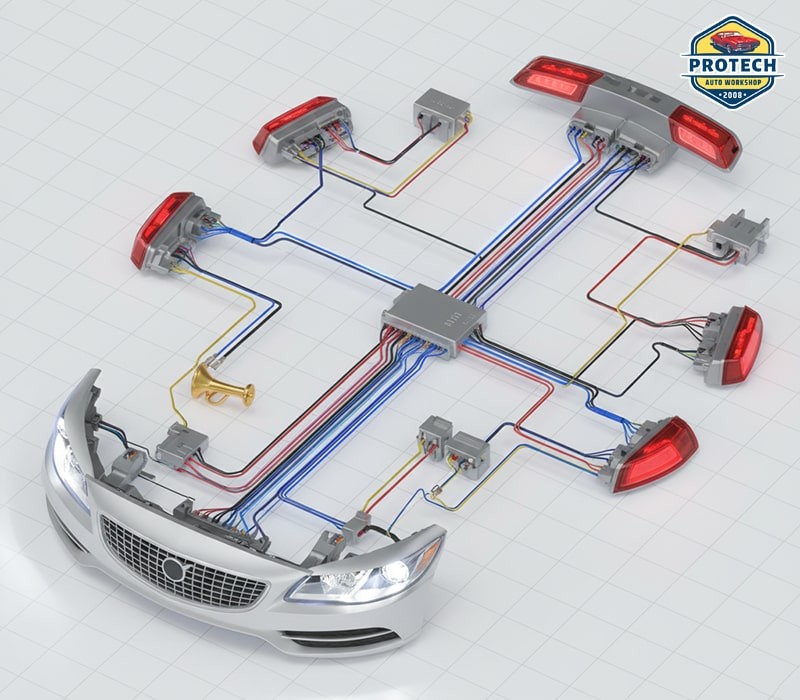

Hệ thống chiếu sáng và tín hiệu

Bao gồm đèn pha, đèn hậu, đèn xi-nhan và còi xe, hệ thống này đảm bảo khả năng quan sát, cảnh báo và an toàn khi tham gia giao thông. Trên xe hiện đại, hệ thống chiếu sáng còn được tích hợp các công nghệ điều khiển tự động và LED thông minh.

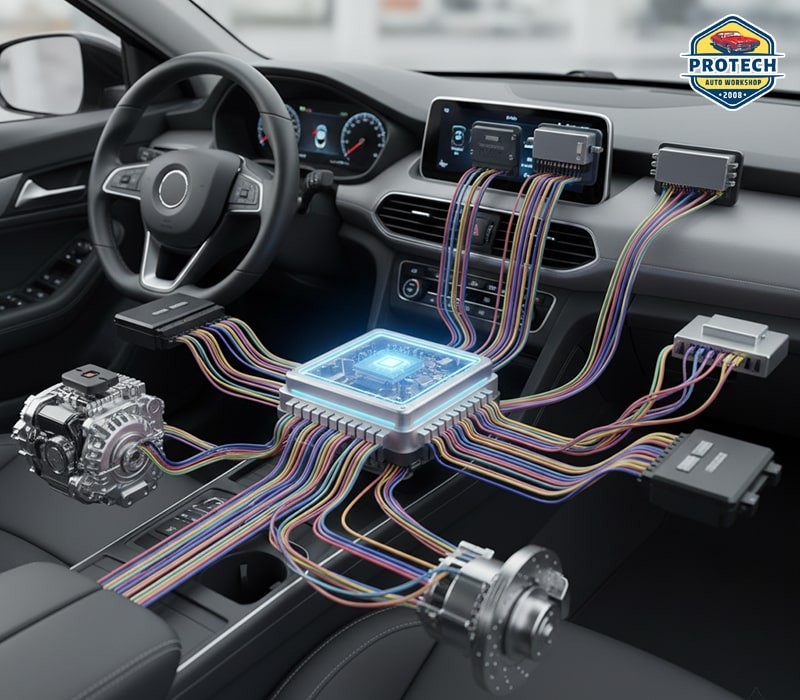

Hệ thống điều khiển trung tâm (ECU)

ECU được ví như “bộ não” của hệ thống điện ô tô, có nhiệm vụ tiếp nhận tín hiệu từ các cảm biến, xử lý dữ liệu và điều khiển các cơ cấu chấp hành. Từ động cơ, hộp số đến an toàn và tiện nghi, hầu hết các hệ thống trên xe hiện nay đều chịu sự kiểm soát của ECU.

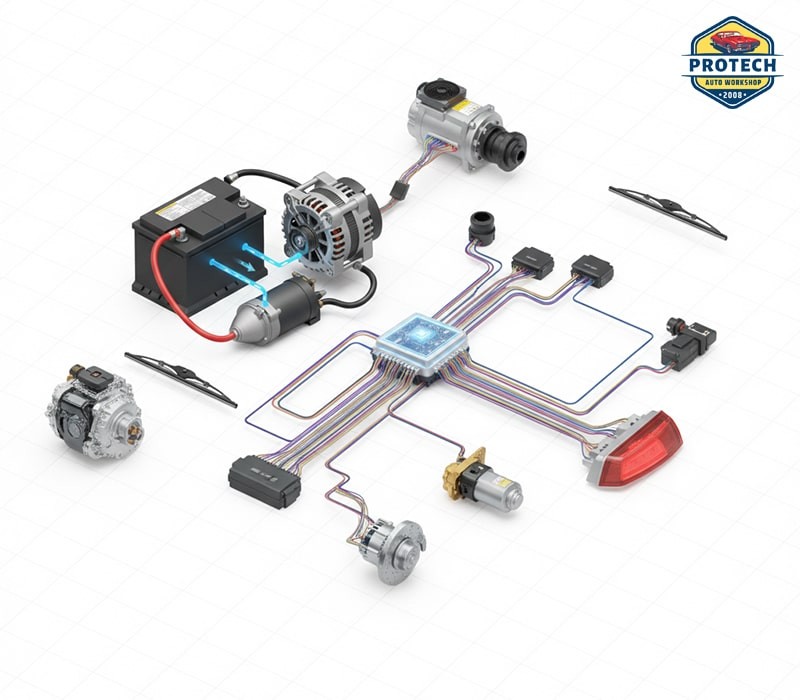

Các hệ thống phụ trợ khác

Ngoài các hệ thống chính, hệ thống điện ô tô còn bao gồm nhiều hệ thống phụ trợ như điều hòa không khí, gạt mưa, khóa cửa trung tâm, nâng hạ kính. Dù có cấu tạo không quá phức tạp, nhưng đây là những hệ thống thường xuyên phát sinh lỗi trong quá trình sử dụng thực tế.

Nguyên lý hoạt động cơ bản của dòng điện trên xe

Để chẩn đoán và sửa chữa hiệu quả hệ thống điện ô tô, kỹ thuật viên cần nắm vững nguyên lý dòng điện hoạt động và cách mạch điện vận hành trên xe. Đây là kiến thức nền tảng, quyết định khả năng đọc sơ đồ mạch và xử lý lỗi điện – điện tử trong thực tế.

Dòng điện một chiều (DC) trên ô tô

Trên ô tô, dòng điện sử dụng chủ yếu là dòng điện một chiều (DC), được cung cấp từ ắc quy với điện áp tiêu chuẩn 12V đối với xe du lịch và 24V đối với xe tải, xe khách.

Điện áp này được lựa chọn nhằm đảm bảo an toàn, ổn định và phù hợp với các thiết bị điện – điện tử trên xe. Khi động cơ hoạt động, máy phát điện sẽ duy trì điện áp ổn định để cung cấp cho toàn bộ hệ thống và sạc lại ắc quy.

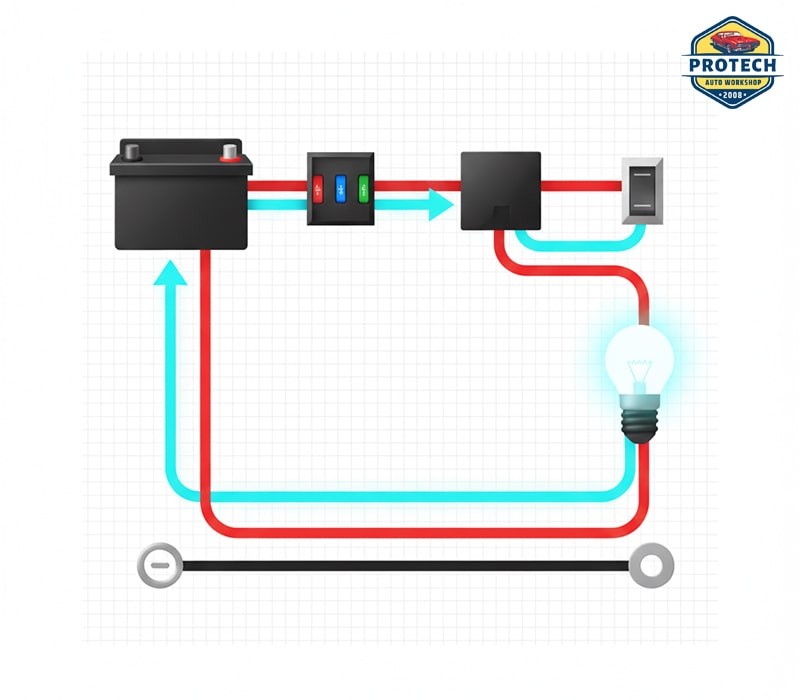

Quy trình khép kín của mạch điện

Một mạch điện ô tô chỉ hoạt động khi được khép kín hoàn toàn. Quy trình dòng điện cơ bản trên xe diễn ra theo thứ tự:

Ắc quy → Cầu chì / Rơ le → Công tắc → Thiết bị tiêu thụ → Mát (Ground)

Trong đó:

• Cầu chì bảo vệ mạch điện khi quá tải hoặc chập mạch
• Rơ le giúp điều khiển dòng điện lớn bằng tín hiệu nhỏ
• Mát (mass) là đường hồi dòng điện về ắc quy thông qua thân xe

Việc hiểu rõ quy trình này giúp kỹ thuật viên xác định nhanh vị trí hư hỏng, đặc biệt với các lỗi mất nguồn, chập điện hoặc thiết bị không hoạt động.

Hệ thống mạng giao tiếp CAN Bus (nâng cao)

Trên ô tô hiện đại, các hộp điều khiển không hoạt động độc lập mà giao tiếp với nhau thông qua mạng CAN Bus. Đây là hệ thống truyền dữ liệu cho phép các ECU “nói chuyện” với nhau bằng tín hiệu số, giúp giảm dây điện và tăng tốc độ xử lý.

Nhờ CAN Bus, các hệ thống như động cơ, hộp số, ABS hay túi khí có thể phối hợp hoạt động chính xác và đồng bộ, đồng thời hỗ trợ chẩn đoán lỗi nhanh chóng bằng thiết bị scan chuyên dụng.

5 lỗi thường gặp ở hệ thống điện ô tô và cách nhận biết

Hệ thống điện ô tô khi gặp sự cố thường không hỏng đột ngột, mà phát ra những dấu hiệu cảnh báo sớm. Việc nhận biết đúng triệu chứng giúp người dùng xử lý kịp thời và hỗ trợ kỹ thuật viên chẩn đoán nhanh, tránh phát sinh hư hỏng nghiêm trọng.

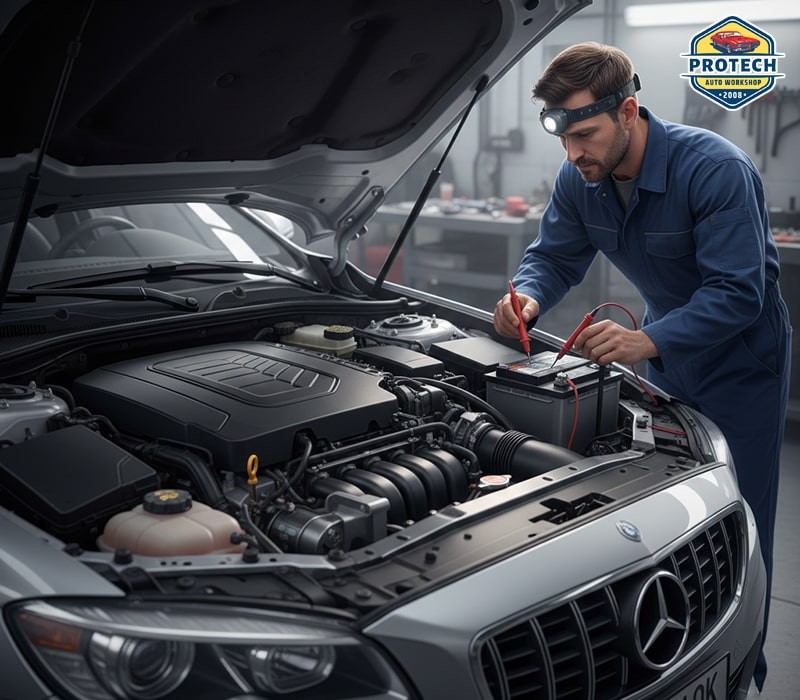

Xe khó nổ hoặc không nổ máy

Đây là lỗi phổ biến nhất liên quan đến hệ thống điện ô tô. Nguyên nhân thường đến từ ắc quy yếu hoặc hết điện, máy khởi động (củ đề) hoạt động kém, hoặc máy phát không sạc lại ắc quy khi xe chạy.

Dấu hiệu dễ nhận biết là đề máy yếu, động cơ quay chậm hoặc chỉ nghe tiếng “tạch” khi vặn khóa. Nếu tình trạng này lặp lại thường xuyên, cần kiểm tra toàn bộ hệ thống khởi động và nạp điện.

Đèn pha bị mờ hoặc nhấp nháy

Đèn pha sáng yếu, lúc sáng lúc tối là dấu hiệu cho thấy điện áp trong hệ thống không ổn định. Nguyên nhân có thể do máy phát điện hoạt động kém, bộ điều áp hỏng, hoặc dây đai máy phát bị trượt.

Trong thực tế sửa chữa, lỗi này thường đi kèm hiện tượng đèn taplo chập chờn và các thiết bị điện hoạt động không đồng đều.

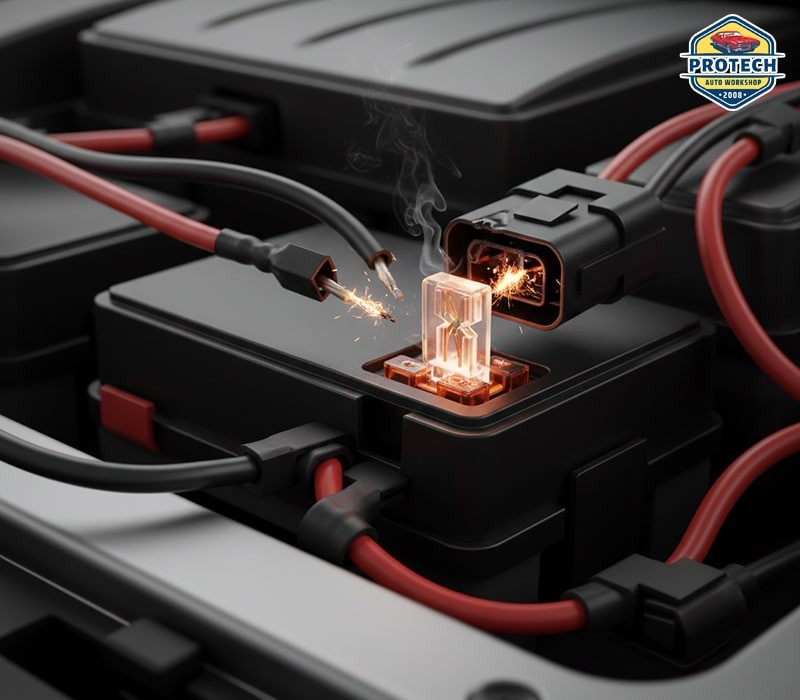

Cầu chì bị cháy liên tục

Cầu chì cháy lặp đi lặp lại không phải lỗi đơn lẻ mà là cảnh báo hệ thống đang gặp quá tải hoặc chập mạch. Việc thay cầu chì mới mà không xử lý nguyên nhân gốc có thể dẫn đến chập cháy dây điện hoặc hư hỏng thiết bị.

Kỹ thuật viên cần kiểm tra kỹ sơ đồ mạch điện, điểm nối và các thiết bị tiêu thụ điện liên quan đến cầu chì bị cháy.

Mùi khét nhựa hoặc cao su trong xe

Mùi khét bất thường là dấu hiệu nguy hiểm cho thấy hệ thống dây điện có thể đang bị chập cháy, quá nhiệt hoặc cách điện xuống cấp. Lỗi này thường xuất hiện ở các xe cũ hoặc xe đã từng độ thêm thiết bị điện không đúng kỹ thuật.

Khi phát hiện mùi khét, cần ngắt nguồn điện và kiểm tra ngay, tránh nguy cơ cháy xe.

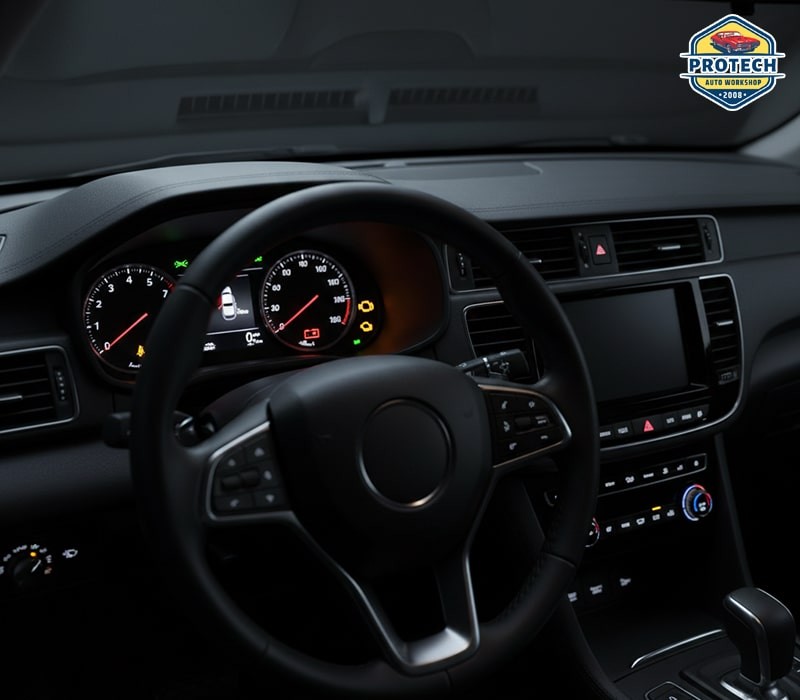

Các đèn báo lỗi sáng trên bảng Taplo

Đèn báo trên taplo là “ngôn ngữ cảnh báo” của hệ thống điện ô tô. Trong đó:

• Đèn ắc quy sáng cho thấy hệ thống nạp điện đang gặp vấn đề
• Đèn Check Engine có thể liên quan đến cảm biến, ECU hoặc các mạch điện điều khiển động cơ

Việc sử dụng thiết bị chẩn đoán chuyên dụng (máy scan) giúp xác định chính xác nguyên nhân và xử lý đúng hướng, tránh sửa sai hoặc thay thế không cần thiết.

Hướng dẫn bảo dưỡng và lưu ý an toàn khi sửa chữa điện ô tô

Hệ thống điện ô tô liên quan trực tiếp đến an toàn, khả năng vận hành và tuổi thọ các thiết bị điện – điện tử. Việc bảo dưỡng đúng cách và tuân thủ nguyên tắc an toàn là yêu cầu bắt buộc, đặc biệt với những người tự kiểm tra hoặc sửa chữa tại nhà.

Quy trình kiểm tra định kỳ

Bảo dưỡng hệ thống điện ô tô nên được thực hiện theo chu kỳ nhằm phát hiện sớm hư hỏng và tránh sự cố phát sinh. Một số hạng mục cơ bản gồm:

• Vệ sinh cọc bình ắc quy, đảm bảo tiếp xúc tốt, tránh oxy hóa gây sụt áp
• Kiểm tra dây đai máy phát, phát hiện sớm tình trạng trùng, nứt hoặc trượt dây đai
• Quan sát tình trạng dây điện, giắc cắm và cầu chì để kịp thời xử lý dấu hiệu bất thường

Việc kiểm tra định kỳ giúp hệ thống điện hoạt động ổn định và giảm nguy cơ hư hỏng đột ngột.

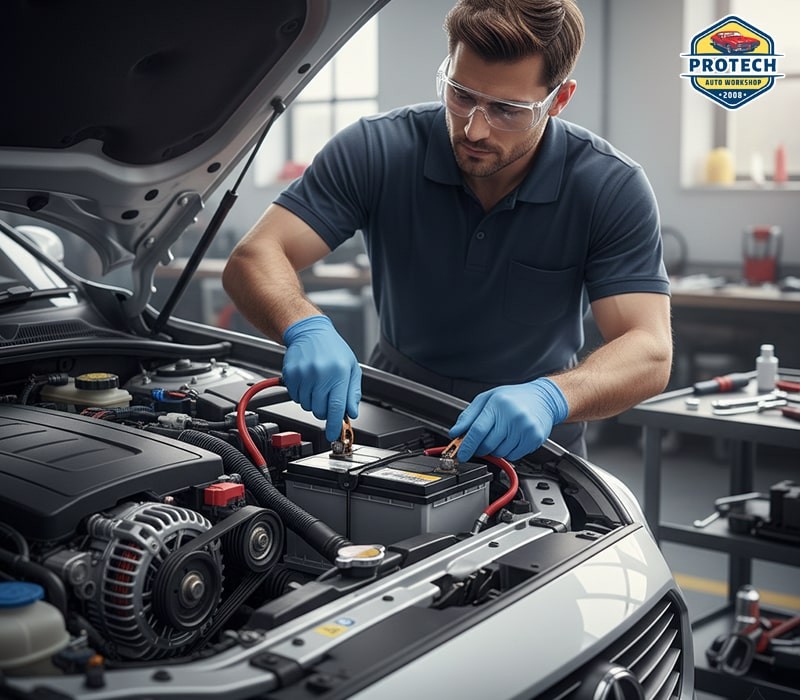

Những điều “cấm kỵ” khi tự sửa điện xe tại nhà

Một trong những sai lầm phổ biến là tự ý đấu nối thêm thiết bị điện như đèn, còi, màn hình mà không tính toán tải điện. Điều này dễ gây quá tải, cháy cầu chì hoặc chập mạch, ảnh hưởng đến toàn bộ hệ thống.

Ngoài ra, cần tuyệt đối tuân thủ nguyên tắc tháo lắp ắc quy đúng kỹ thuật:

• Tháo cọc âm trước, sau đó mới tháo cọc dương
• Khi lắp lại, lắp cọc dương trước, sau đó mới lắp cọc âm

Nguyên tắc này giúp hạn chế tia lửa điện và tránh chập mạch ngoài ý muốn.

Khi nào cần mang xe đến gara chuyên nghiệp?

Nếu xe xuất hiện các dấu hiệu như đèn báo lỗi sáng liên tục, mùi khét, mất nguồn điện, hoặc lỗi liên quan đến ECU, người dùng không nên tự xử lý. Đây là những sự cố phức tạp, cần thiết bị chẩn đoán chuyên dụng và kỹ thuật viên có chuyên môn.

Việc đưa xe đến gara uy tín hoặc trung tâm đào tạo – thực hành chuyên sâu sẽ giúp xác định đúng nguyên nhân, sửa chữa an toàn và tiết kiệm chi phí lâu dài.

Hệ thống điện ô tô giữ vai trò trung tâm trong vận hành, an toàn và độ ổn định của xe hiện đại. Việc hiểu đúng cấu tạo, nguyên lý hoạt động và các lỗi thường gặp không chỉ giúp người dùng chủ động phòng tránh sự cố, mà còn là nền tảng để kỹ thuật viên chẩn đoán chính xác và sửa chữa hiệu quả. Với định hướng kỹ thuật bài bản và kinh nghiệm thực tế, Auto Protech đồng hành cùng bạn trong việc tiếp cận kiến thức hệ thống điện ô tô một cách đúng chuẩn, an toàn và bền vững theo thời gian.
