ECU ô tô là gì? 5 dấu hiệu hư hỏng thường gặp

ECU ô tô là hệ thống chịu trách nhiệm xử lý dữ liệu và điều khiển các hoạt động diễn ra bên trong hệ thống động cơ, hệ thống chấp hành thông minh trên xe. Khi bộ phận này gặp vấn đề, quá trình vận hành của xe sẽ bị gián đoạn ngay lập tức. Vì vậy, lái xe cần thường xuyên kiểm tra và bảo dưỡng ECU để xử lý kịp thời các hư hỏng. Bài viết dưới đây, Auto Protech sẽ chia sẻ kiến thức chi tiết về hệ thống này và các dấu hiệu thường gặp.

ECU là gì trong ô tô?

ECU ( Electronic Control Unit hay bộ điều khiển điện tử) là hệ thống vi mạch điện tử trên xe với chức năng nhận biết, phân tích và xử lý tín hiệu nhằm kiểm soát toàn bộ hoạt động của động cơ. Cấu trúc ECU bao gồm các con chíp máy tính được lập trình để xử lý và điều chỉnh tín hiệu nhanh chóng và hiệu quả.

ECU ô to là một thành phần không thể thiếu trong các xe ô tô hiện đại. Hầu hết các bộ điều khiển điện tử này đều có khả năng điều chỉnh điện áp về mức chính xác như 1,8V, 2,6V, 3,3V, 5V, đến 30V và tối đa 250V từ nguồn điện 10 – 15V của ô tô.

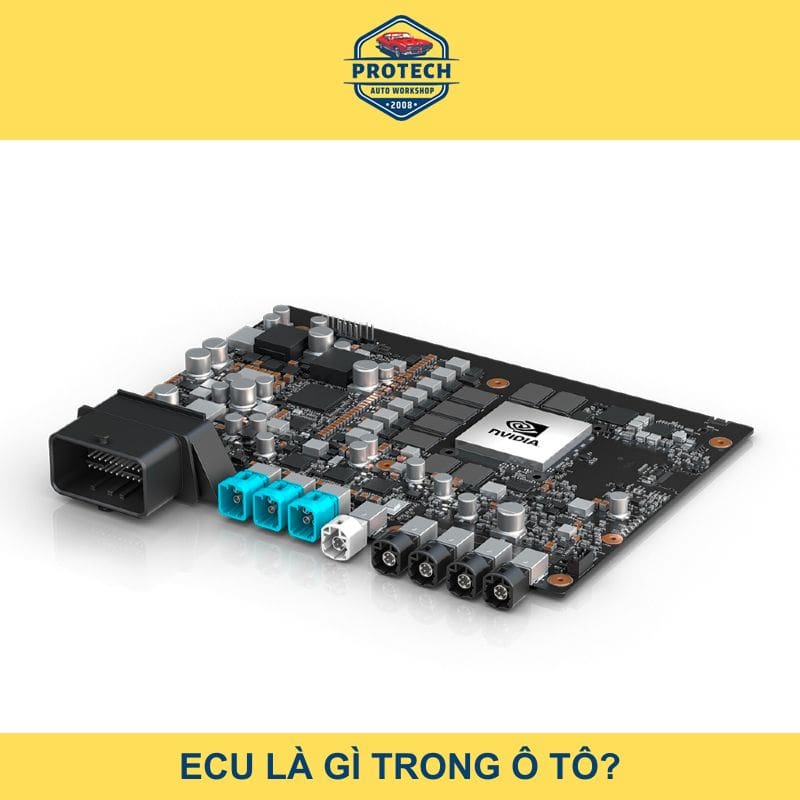

Hình ảnh: ECU ô tô là gì?

Cấu tạo của ECU

Bộ nhớ trong của ECU ô tô

ECU trên ô tô bao gồm 4 chi tiết đảm nhiệm 4 chức năng riêng biệt:

• Ram (Random Access Memory): Nhiệm vụ truy xuất ngẫu nhiên và lưu trữ các thông tin mới ghi nhận vào bộ nhớ, xác định bởi bộ vi xử lý. Ram có khả năng đọc và ghi lại các số liệu tại từng địa chỉ bất kỳ.
• Rom (Read Only Memory): Nhiệm vụ lưu trữ thông tin thường trực. Rom chỉ có thể đọc những thông tin được lập trình sẵn mà không ghi vào được. Nó cũng dữ liệu cần thiết cho bộ vi xử lý.
• Kam (Keep Alive Memory): Được sử dụng và lưu trữ thông tin tạm thời và cung cấp thông tin này cho bộ vi xử lý. Kam duy trì bộ nhớ ngay cả khi các chi tiết khác không hoạt động hoặc tắt công tắc xe. Tuy nhiên nếu nguồn từ ắc quy mất thì dữ liệu Kam cũng sẽ mất.
• Prom (Programmable Read Only Memory): Prom có cấu trúc tương tự Rom nhưng cho phép dữ liệu lập trình tại nơi sử dụng thay vì tại nhà máy sản xuất. Prom cho phép sửa đổi chương trình điều khiển theo yêu cầu khác nhau.

Bộ vi xử lý của ECU là gì?

Là một trong những bộ phận quan trọng nhất của ECU, khi tiếp nhận tín hiệu từ các cảm biến thông qua bộ nhớ ECU, những tín hiệu này ngay lập tức được gửi về bộ vi xử lý. Bộ vi xử lý sẽ thực hiện tính toán và đưa ra các mệnh lệnh cần thiết cho các bộ phận chấp hành, giúp điều chỉnh thích hợp cho các hoạt động của hệ thống.

Đường truyền BUS

Đường truyền trong ECU được sử dụng để truyền các lệnh và dữ liệu, giúp thông tin từ bộ vi xử lý chuyển đến các cơ cấu chấp hành được chính xác và nhanh chóng. Bộ điều khiển cho động cơ thường sử dụng các đường truyền phổ biến như 4-bit, 8-bit và cao hơn như 16-bit và 32-bit. Đối với các dòng xe hiện đại yêu cầu độ chính xác cao và khả năng xử lý nhanh hơn thì bộ điều khiển 16-bit và 32-bit được ưa chuộng hơn.

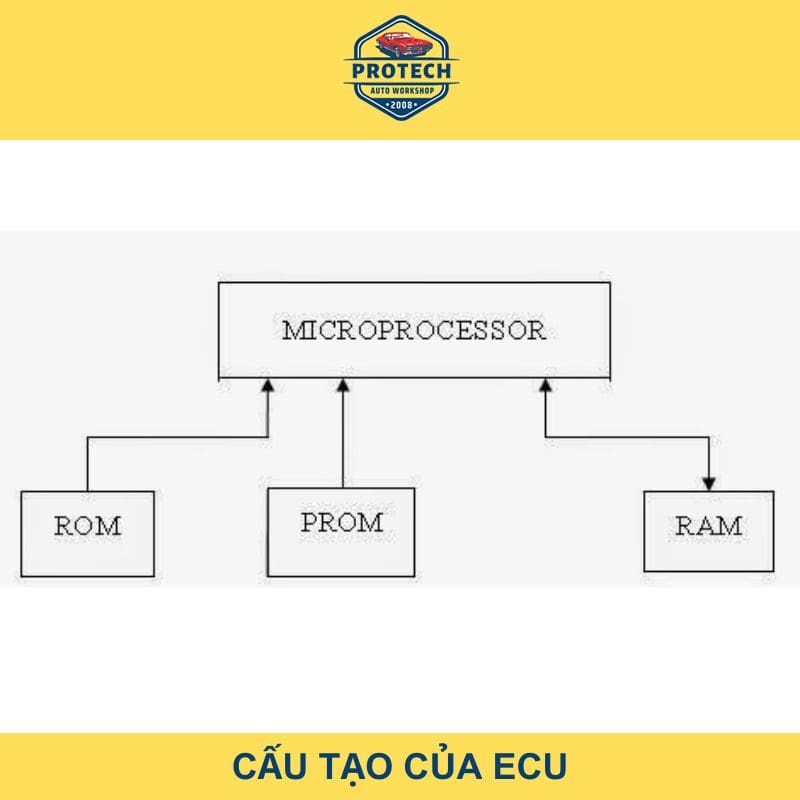

Hình ảnh: Cấu tạo chi tiết ECU xe ô tô

Nguyên lý hoạt động của ECU ô tô

ECU xe ô tô hoạt động một phần nhờ cảm biến tốc độ động cơ và các piston. Mối quan hệ phụ thuộc này giúp ECU xác định đúng thời điểm phun xăng và đánh lửa, nhằm tối ưu hoá hiệu suất xe và đảm bảo khả năng tiết kiệm nhiên liệu. Hệ thống hoạt động theo 3 giai đoạn cụ thể sau:

Đầu vào

ECU ô tô thu thập thông tin từ các thiết bị cảm biến như cảm biến lưu lượng khí nạp, cảm biến tốc độ, cảm biến nhiệt độ nước làm mát cùng tín hiệu bật/tắt và dữ liệu từ các mô đun khác trong ô tô.

Xử lý

Sau khi thu thập dữ liệu, bộ xử lý ECU bắt đầu xác định các thông số kỹ thuật đầu ra theo chỉ dẫn của phần mềm lưu trữ trong thiết bị. Sau đó, ECU thực hiện các tính toán đưa ra các quyết định phù hợp về hoạt động của từng bộ phận.

Đầu ra

ECU ô tô thực hiện công việc điều khiển và quản lý hoạt động của động cơ bằng cách tiếp nhận các dữ liệu từ các cảm biến. Nó bao gồm:

• Đưa ra lượng công suất chính xác đảm bảo động cơ hoạt động hiệu quả.
• Kiểm soát độ rộng xung của kim phun nhiên liệu nhằm điều chỉnh thời gian mở kim phun.
• Dựa trên tín hiệu từ các cảm biến để xác định thời điểm hoạt động chính xác của hệ thống đánh lửa.
• Sử dụng mô tơ điều khiển bướm ga, giúp điều chỉnh các góc mở của bộ phận này đạt đến mức giá trị tối ưu.

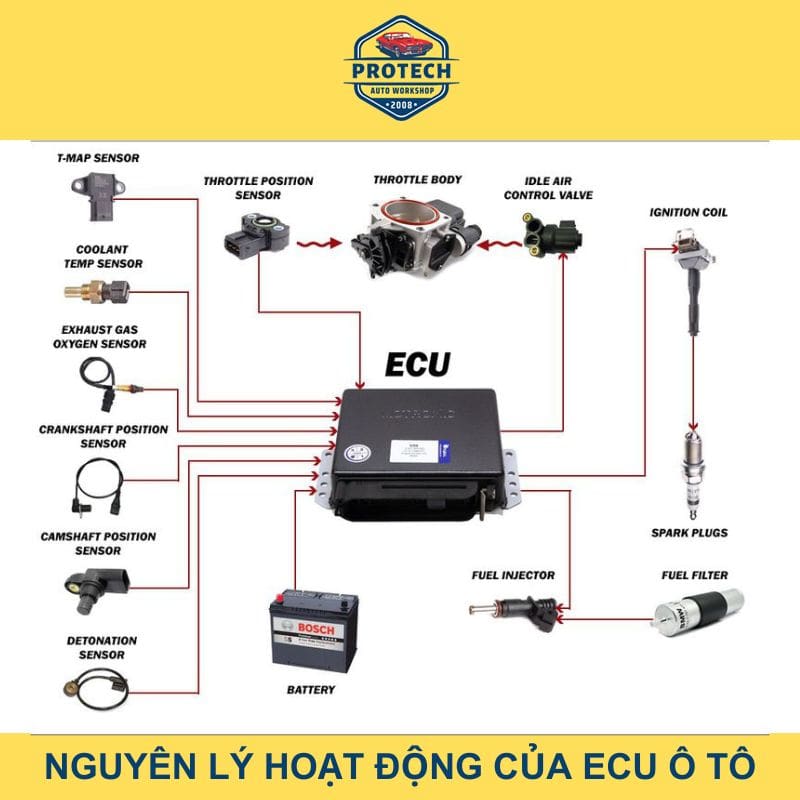

Hình ảnh: Nguyên lý hoạt động của ECU trên ô tô

Một số dấu hiệu hư hỏng thường gặp của ECU

ECU ô tô đóng vai trò rất quan trọng trong quá trình vận hành của các dòng xe ô tô hiện đại ngày nay. Bất kỳ sự cố nào với bộ phận này đều có thể ảnh hưởng nghiêm trọng đến toàn bộ hệ thống động cơ, thậm chí dẫn đến việc động cơ phải ngưng hoạt động. Dưới đây là một số dấu hiệu trục trặc ECU thường gặp:

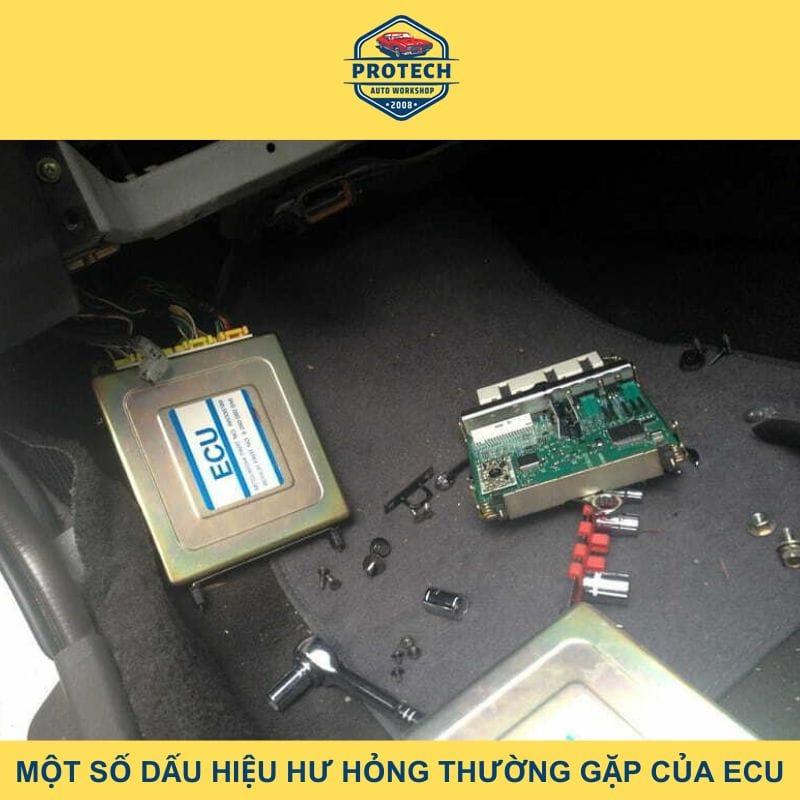

Hình ảnh: Dấu hiệu hư hỏng thường gặp của ECU

1. Đèn báo lỗi động cơ luôn báo sáng

ECU phát hiện các vấn đề của bộ phận mạch điện, cảm biến,….Tuy nhiên, sự cố cũng có thể do lỗi nhận diện từ bộ điều khiển điện tử. Để xác định chính xác nguyên nhân, chủ xe chỉ cần quét các mã sự cố theo hướng dẫn nhà sản xuất.

2. Hiệu suất động cơ kém

Dấu hiệu này cho thấy ECU đang gặp lỗi, dẫn đến việc cung cấp nhiên liệu không chính xác và thời gian đánh lửa không đúng. Điều này gây giảm hiệu suất động cơ, xe trở nên ì ạch và khó tăng tốc. Người dùng cần đưa xe ra các trung tâm bảo dưỡng định kỳ để tránh gặp tình trạng này.

3. Xe khó khăn khi khởi động

Khi ECU bị hỏng hoàn toàn, quá trình quản lý động cơ sẽ bị gián đoạn dẫn đến việc xe khó khởi động hoặc không vận hành được. Trong trường hợp này, người lái cần đưa xe đến trung tâm bảo dưỡng để kỹ thuật viên xử lý kịp thời.

4. Động cơ gặp sự cố

Khi ECU ô tô gặp sự cố, động cơ có thể gặp phải một số vấn đề như chết máy, khó tăng tốc. Bộ điều khiển điện tử kiểm soát việc cung cấp nhiên liệu bằng cách đánh giá lượng khí nạp, vị trí bướm ga, trục cam và trục khuỷu. Khi bộ phận này bị lỗi, các kết nối có thể không liên tục với một hoặc nhiều cảm biến khác nhau, gây ra sự không ổn định trong hoạt động của động cơ.

5. Mức tiêu thụ nhiên liệu cao

ECU thực hiện nhiệm vụ cung cấp mức nhiên liệu chính xác cho quá trình đốt cháy bằng cách theo dõi các điều kiện di chuyển như vị trí bướm ga, tải động cơ hiện đại,…Nếu một trong những giá trị này có sai lệch, động cơ sẽ hoạt động kém hiệu quả và tiêu thụ nhiên liệu nhiều hơn bình thường. Người dùng nên kiểm tra thường xuyên vị trí này để hạn chế tình trạng tiêu hao năng lượng trong quá trình vận hành.

ECU ô tô gặp vấn đề, chủ xe cần làm gì?

ECU ô tô là bộ phận quan trọng ảnh hưởng trực tiếp khả năng vận hành của động cơ. Các bộ phận như trục cam, lực phanh, bơm nhiên liệu, đánh lửa đều phải tuân thủ theo quyết định của bộ điều khiển điện tử này.

Do đó, người dùng cần thường xuyên đưa xe đến trung tâm bảo dưỡng để được hỗ trợ kiểm tra định kỳ và xử lý sớm các hư hỏng nhằm đảm bảo an toàn khi điều khiển phương tiện.

Hiện nay, các dòng ô tô không chỉ sở hữu khả năng vận hành êm ái mà còn được trang bị bộ điều khiển động cơ hiện đại kết hợp nhiều cảm biến thực hiện từng chức năng khác nhau. Cụ thể bộ điều khiển gồm có: Cảm biến nước làm mát đóng vai trò truyền tín hiệu về ECU và hệ thống cảm biến tốc độ xe giúp đo chính xác tốc độ di chuyển của xe.

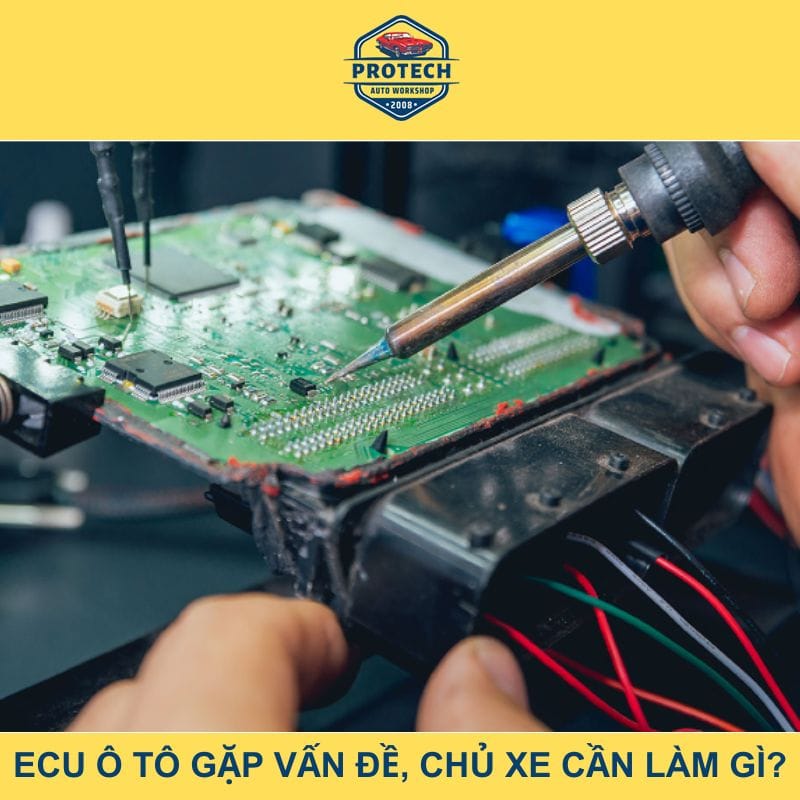

Hình ảnh: ECU gặp vấn đề, chủ xe cần làm gì?

ECU ô tô là một hệ thống quan trọng có sức ảnh hưởng lớn đến việc vận hành động cơ và hệ thống chấp hành thông tin trên ô tô. Đồng thời, Auto Protech cung chia sẻ những dấu hiệu hư hỏng thường gặp của hệ thống này. Ngoài ra, nếu bạn muốn trở thành một kỹ thuật viên sửa chữa ô tô chuyên nghiệp mà vẫn chưa tìm được trung tâm dạy nghề ô tô TP.HCM uy tín, hãy đến với Auto Protech để được học những kiến thức chuyên sâu từ những giảng viên hàng đầu của chúng tôi.
